Figura de Lissajous é a técnica com osciloscópio usada para medir

A impedância de um dispositivo vale, em notação polar, 20< - 30°. Pode-se afirmar que

A expressão lógica está mais simplificada em

O diodo Zener será utilizado como regulador de tensão de uma carga de 9V cujo consumo de corrente é desprezível (da ordem de 10µA). Para essa função, ele será ligado em série com um resistor R e esse circuito será alimentado por uma tensão de 24V. Para uma corrente I_Z = 18mA, o valor nominal de R mais adequado é

O valor aproximado de I_Zmáx. é

Para projetar um multivibrador astável pode-se utilizar o circuito integrado linear LM555, pois ele é um

Dos amplificadores transistorizados apresentados o mais adequado, por suas características de impedâncias de entrada, impedância de saída e ganho de tensão, para a função de pré-amplificador de áudio, é:

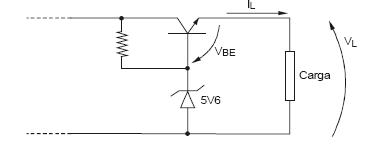

Observe abaixo a malha de saída de um circuito regulador de tensão a transistor.

Nesse caso, a tensão V_L na carga vale, aproximadamente,

Uma tensão alternada é descrita matematicamente por v(t) = 20.cos. Identifique a tensão de pico (Vp), a freqüência (f) e a fase inicial

V_p (V) f (Hz) ⌀ (rad)

O manual do fabricante do JFET fornece um parâmetro que corresponde à corrente de saturação entre dreno (drain) e fonte (source) quando a tensão de porta (gate) está em curto com o terminal de fonte. Trata-se de
