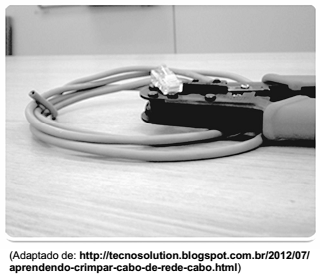

Um Técnico deve realizar, como parte da instalação física de uma rede de computadores do Tribunal, a crimpagem de cabos UTP CAT 5 para interligar computadores e Hubs/Switches. Para isso ele selecionou o material necessário, conforme ilustra a figura abaixo.

Ao abrir o cabo de rede, o Técnico notou que ele possui 4 pares de fios entrelaçados. Os dois fios de cada par, que estão entrelaçados, possuem diferentes cores. Antes de iniciar a crimpagem, o Técnico escolheu o padrão EIA/TIA 568B de sequência para as pontas. Desta forma, o primeiro par entrelaça as cores 1-branco e laranja e 2-laranja. Os pares seguintes são:

Considere que uma LAN do Tribunal está conectada em uma topologia formada por um switch como dispositivo concentrador central, do qual partem diversos pontos como desktops, impressora e servidor de dados. Certo dia, o switch parou de funcionar e toda a rede foi paralisada. Um Técnico foi chamado para solucionar o problema. Ele propôs, então, o uso de outro tipo de topologia que possui mais de uma conexão ao mesmo ponto/dispositivo da rede, de forma que se um link entre dois pontos se tornar inoperante, haverá outro caminho que permitirá o tráfego de dados entre esses pontos. Isso manterá a funcionalidade da rede mesmo em caso de falhas no meio de transmissão. Além disso, com esta topologia será possível escolher caminhos alternativos para os dados caso haja congestionamento de tráfego, e até mesmo dividir a carga de transmissão dos dados entre dois ou mais caminhos distintos.

A topologia anterior da LAN e a nova topologia proposta pelo Técnico são, correta e respectivamente,

Um Técnico deseja verificar como estão as configurações TCP/IP de um computador com sistema operacional Windows 7, em português. Para fazer isso, ele deve:

I. Acessar o Painel de Controle, digitar a palavra adaptador na caixa de pesquisa, e, na Central de Rede e Compartilhamento, escolher Exibir conexões de rede. Na janela que se abre, clicar com o botão direito do mouse na conexão desejada e escolher Propriedades.

II. Clicar no botão Iniciar, digitar a palavra TCP/IP na caixa de pesquisa, escolher Exibir conexões de rede. Na janela que se abre, clicar com o botão direito do mouse na conexão desejada e escolher Propriedades.

III. Acessar o Painel de Controle, escolher Central de Rede e Compartilhamento, escolher Alterar as configurações TCP/IP. Na janela que se abre, clicar na conexão desejada para abrir a janela com as Propriedades.

O Técnico consegue verificar as configurações TCP/IP usando

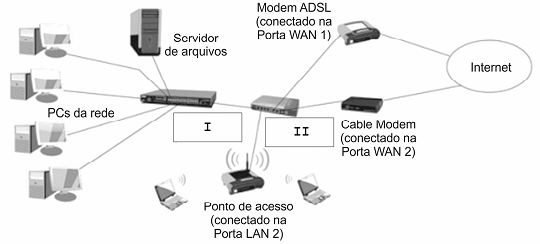

Considere a rede de computadores abaixo.

As caixas I e II correspondem, correta e respectivamente, aos dispositivos de interconexão:

Considere as afirmativas sobre endereçamento IPv6.

I. A representação dos endereços IPv6 divide o endereço em oito grupos de 16 bits, separando-os por “:”, escritos com dígitos hexadecimais (0-F), como em 2001:0DB8:AD1F:25E2:AADE:CAFE:F03A:84C1

II. É permitido omitir os zeros à esquerda de cada bloco de 16 bits, além de substituir uma sequência longa de zeros por “::”. Assim, o endereço 2001:0DB8:0000:0000:130F:0000:0000:140B pode ser escrito como 2001:DB8::130F::140B ou 2001::DB8:0:0:130F::140B

III. A representação dos endereços IPv6 em URLs inclui o uso de colchetes. Deste modo, não haverá ambiguidades caso seja necessário indicar o número de uma porta juntamente com a URL, como em: http://[2001:12ff:0:4::22]/index.html ou http://[2001:12ff:0:4::22]:8080

Está correto o que afirma em

Considere a figura abaixo.

As tecnologias mais utilizadas nas redes sem fio de WPAN até WWAN são, correta e respectivamente,

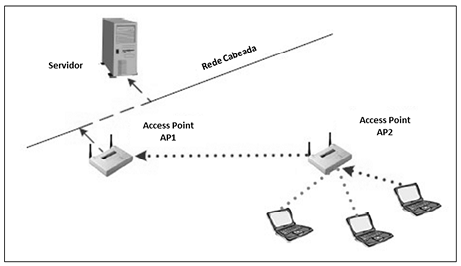

Considere a rede da figura abaixo.

Os Access Points − APs podem se comunicar com seus clientes wireless, com a rede cabeada e com outros APs. Na figura acima AP1 e AP2 funcionam, respectivamente, nos modos de operação

Considere uma LAN cabeada formada por 4 computadores desktop, indicados por A, B, C e D, e um dispositivo que os interconecta. Inicialmente o dispositivo não tem qualquer informação sobre quem está ligado em suas portas. Quando o computador A envia uma informação para o computador B, o dispositivo não sabe onde se encontra B e envia essa informação por todas as portas exceto por A. O computador B “informa” que a informação se destina a ele e o dispositivo registra o endereço MAC das máquinas A e B e as respectivas portas onde se encontram ligadas. Em uma próxima vez, se a máquina A pretender se comunicar com B (ou vice-versa), o dispositivo já conhece por qual porta deve enviar a informação.

Nesta LAN, o dispositivo é um
