Foram encontradas 125 questões.
Os condutores estão presentes em aplicações que envolvem eletricidade, tais como instalações elétricas, linhas de transmissão e equipamentos elétricos. Porém, o uso da eletricidade envolve outros tipos de materiais, como os isolantes e os materiais magnéticos. Em relação a materiais e dispositivos elétricos, bem como a suas aplicações, julgue os itens seguintes.
Resistores e diodos são construídos com os mesmos tipos de materiais, embora difiram no que se refere à característica tensão versus corrente.
Provas
Os condutores estão presentes em aplicações que envolvem eletricidade, tais como instalações elétricas, linhas de transmissão e equipamentos elétricos. Porém, o uso da eletricidade envolve outros tipos de materiais, como os isolantes e os materiais magnéticos. Em relação a materiais e dispositivos elétricos, bem como a suas aplicações, julgue os itens seguintes.
Os fios de cobre para instalações elétricas são condutores de corrente; no entanto, quando submetidos a corrente com valor superior a duas vezes a sua capacidade nominal, tornam-se, além de condutores, meios magnéticos de alta permeabilidade.
Provas
Os condutores estão presentes em aplicações que envolvem eletricidade, tais como instalações elétricas, linhas de transmissão e equipamentos elétricos. Porém, o uso da eletricidade envolve outros tipos de materiais, como os isolantes e os materiais magnéticos. Em relação a materiais e dispositivos elétricos, bem como a suas aplicações, julgue os itens seguintes.
Os contactores — como os usados nos circuitos para acionamento de motores — utilizam três tipos de materiais: o isolante, o condutor e o magnético.
Provas

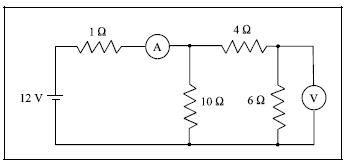

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.
Se o amperímetro for substituído por um condutor ideal, a medição da corrente que flui no circuito pode ser efetuada por um amperímetro do tipo alicate.
Provas
A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.
Foram realizadas duas medidas de corrente, cada uma com um amperímetro não-ideal diferente. O primeiro amperímetro indicou um valor de 2,05 A e o segundo indicou 2,01 A. Nesse caso, o segundo é mais preciso que o primeiro.
Provas
A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.
Considere que o voltímetro tenha sido substituído por outro instrumento e que uma leitura do amperímetro tenha indicado uma corrente superior a 3 A. Nesse caso, o outro instrumento foi um voltímetro ajustado para uma escala de medida muito superior à tensão de 12 V.
Provas
A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.
Se somente o voltímetro não for ideal (apresente resistência finita), o amperímetro indicará um valor de corrente inferior ao que seria registrado caso os dois instrumentos de medidas fossem ideais.
Provas
A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.
Se os instrumentos de medidas forem ideais, o voltímetro deve indicar uma tensão de 10 V.
Provas
A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.
Se os instrumentos de medidas forem ideais, o amperímetro deve indicar uma corrente de 2 A.
Provas
Alguns conversores estáticos de potência têm entrada e saída em corrente alternada. Julgue os itens subseqüentes a respeito de alguns tipos particulares de circuitos com montagens a tiristores.
Circuitos que têm a finalidade de controle de tensão não são adequados para uso como dispositivos para controle de iluminação.
Provas
