A qualidade de uma peça fundida está intimamente associada à qualidade do molde utilizado na sua fabricação. Nesse cenário, a fundição em areia e, em particular, a fundição utilizando moldes de areia verde é bastante utilizada pela indústria. Sobre esse processo de fundição, analise as afirmativas a seguir.

I. O controle da areia nesse processo é mais crítico do que em outros processos que também empregam areia.

II. O peso da peça fundida não tem impacto no acabamento de sua superfície.

III. A fundição utilizando moldes de areia verde possui boa estabilidade dimensional.

Está correto somente o que se afirma em:

Relacione os tipos de tratamento térmico de aços a suas respectivas características.

1. Normalização

2. Têmpera

3. Recozimento total

( ) Resfriamento rápido do aço de uma temperatura superior a sua temperatura crítica em um meio como óleo, água, salmoura ou mesmo ar.

( ) Aquecimento do aço acima da zona crítica durante o tempo necessário e suficiente para se ter solução de carbono ou dos elementos de liga no ferro gama, seguido de um resfriamento muito lento, realizado controlando-se a velocidade de resfriamento do forno ou desligando-o e deixando o aço resfriar simultaneamente a ele.

( ) Aquecimento do aço a uma temperatura acima da zona crítica, seguido de resfriamento ao ar.

A sequência correta, de cima para baixo, é:

O Diagrama de Fases Fe-C pode ser considerado uma ferramenta importante para descrever as transformações que ligas Fe-C sofrem em função do aumento de temperatura e de percentual de carbono presente.

Sobre esse diagrama, considere as afirmações a seguir.

I. Na ferrita α, a solubilidade de carbono é muito baixa, em função da forma e do tamanho das posições intersticiais CCC.

II. A austenita, ou fase γ do ferro, é estável a uma temperatura de 500 ºC, mas apresenta solubilidade do carbono menor do que na ferrita α.

III. A cementita (Fe₃C) forma-se quando o limite de solubilidade para o carbono na ferrita α é excedido abaixo de 727 ºC.

Está correto somente o que se afirmar em:

Uma máquina térmica recebe calor de uma fonte mantida a 227 ºC e elimina para o meio ambiente resíduos não poluentes a uma temperatura de 27 ºC.

Baseando-se no conceito de ciclo Carnot, a eficiência máxima que essa máquina pode ter é:

Um gás encontra-se inicialmente a 40 ºC, ocupando um volume de 10 m³ , a uma pressão de 100 Pa. O recipiente que contém o gás é projetado para manter sua pressão sempre constante. Com a adição de 5000 J de calor, a temperatura do gás aumenta para 60 ºC e seu volume passa a ser de 20 m³ .

Nesse caso, a variação de energia interna do gás é:

Uma batedeira de potência 1000 W agita, durante uma hora, a água de um reservatório isolado contendo 180 kg de água.

Desprezando perdas de energia e assumindo o valor de 4000 J/kg ºC para o calor específico a volume constante da água, o aumento de temperatura esperado para a água é de:

Em estudos sobre condução unidimensional de calor em paredes compostas, uma abordagem comumente utilizada é a representação do conjunto como uma estrutura única, de resistência térmica equivalente.

Na situação mostrada na figura a seguir, a parede de espessura L_A = 20 cm é composta por um material de condutividade térmica 100 W/m.K, ao passo que o material da parede com espessura L_B = 40 cm tem condutividade igual a 400 W/m.K.

A resistência térmica equivalente do conjunto, considerando uma área de condução de calor igual a 225 cm² , é:

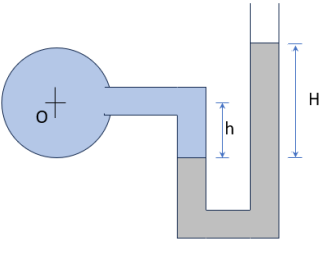

Um manômetro de tubo aberto em formato de “U” é utilizado para medir a pressão em um reservatório (centro no ponto “O”) contendo um gás de peso específico 2 kN/m³ , conforme indicado na figura a seguir.

Sabendo que o fluido manométrico utilizado tem um peso específico de 150 kN/m³ , que as alturas h e H valem 10 cm e 20 cm, respectivamente, e que se pede que a pressão atmosférica seja desprezada nesse problema, então a pressão no centro do reservatório é:

Uma correia é usada para transmitir uma potência de 18 kW a partir de uma engrenagem motora que gira a 1800 rpm. Considerando fatores de serviço e de potência que totalizam 1,5, o torque na polia motora é, aproximadamente: Dado: Considere π = 3.

Um par de engrenagens é formado por um pinhão de 16 dentes e uma coroa de 40 dentes. A distância entre os centros das engrenagens é de 10 polegadas.

Com esses dados, é correto concluir que o passo diametral “P” é igual a:
