Uma furadeira elétrica de bancada tem um motor com as seguintes especificações: trifásico, 3 CV, 220 V, fator de potência igual a 0,75 e rendimento de 82%. Sendo Id a corrente nominal do disjuntor e Ic a capacidade de corrente do cabo de alimentação, são coerentes, embora não conclusivas, as relações:

Considere os equipamentos seguintes especificados para operarem em 110 V:

I. Parafusadeira elétrica: 300 W.
II. Furadeira elétrica: 450 W.
III. Lixadeira elétrica: 400 W.
IV. Serra circular: 600 W.

Para alimentar os quatro equipamentos, simultaneamente, em rede elétrica de 220 V é necessário um transformador bivolt (110 x 220 V) com potência MÍNIMA de

Para sonorização ambiente, para distâncias curtas e médias até 80 metros, aproximadamente, utiliza-se a técnica de instalação de transformador tronco na saída do amplificador para modificar a impedância da linha e um transformador redutor de impedância em cada ponto de sonorização. Faz parte deste procedimento, a técnica

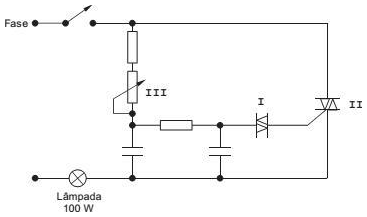

Atenção: O circuito do dimmer, apresentado abaixo, deve ser usado para responder à questão.



Quando a lâmpada estiver consumindo potência menor que 100 W, o esboço da forma de onda da tensão sobre ela será:

Atenção: O circuito do dimmer, apresentado abaixo, deve ser usado para responder à questão.



Os dispositivos I, II e III correspondem a

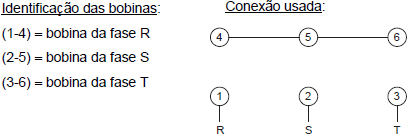

Considere um motor trifásico com seis terminais de ligação e os dados abaixo:




Sendo a tensão nominal das bobinas igual a 220 V, a conexão dada caracteriza-se como

Abaixo estão representados os condutores fase (R) e neutro (N), uma lâmpada, dois interruptores paralelos e um interruptor intermediário:



Para comandar a lâmpada por três pontos distintos, uma possibilidade de conexão correta é:

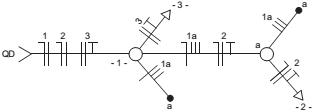

Analise o esquema unifilar abaixo:



Considere as descrições de circuitos:

I. Tomada baixa monofásica.
II. Tomada baixa bifásica.
III. Duas lâmpadas em paralelo comandadas por dois interruptores paralelos.
IV. Duas lâmpadas independentes, cada uma comandada por um interruptor simples.

Os três circuitos representados no esquema unifilar estão corretamente identificados em:

Considere o circuito dado a seguir:



As tensões em relação ao terra, em volts (V), nos pontos A, B e C são, respectivamente:

A figura a seguir apresenta o diagrama em blocos de uma fonte de alimentação linear regulada de 12VDC.



Os blocos I, II, III e IV são, na sequência,
