A respeito de princípios fundamentais de conversão eletromecânica de energia, julgue os itens seguintes.
Considere que um circuito magnético tenha a forma de um toroide, construído de material ferromagnético com permeabilidade magnética relativa igual a 5.000, que o comprimento total do toroide seja de 10 cm e que esse toroide tenha um entreferro de espessura igual a 1 mm. Nesse caso, é correto afirmar que a maior parte da energia magnética armazenada nesse circuito concentra-se no material magnético, uma vez que esse tem comprimento muito maior que o do entreferro.
Provas

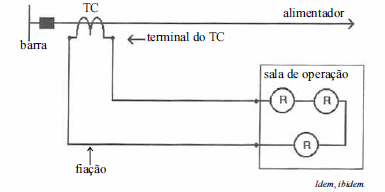

O esquema mostrado na figura acima ilustra a conexão dos terminais secundários de um transformador de corrente (TC) a relés de proteção (R) em uma subestação em alta tensão isolada a ar. Considerando essas informações, julgue os itens subsequentes.
O local apropriado para a instalação de um TC é o pátio da subestação.
Provas
O esquema mostrado na figura acima ilustra a conexão dos terminais secundários de um transformador de corrente (TC) a relés de proteção (R) em uma subestação em alta tensão isolada a ar. Considerando essas informações, julgue os itens subsequentes.
Considere que o TC tenha sido dimensionado para ter corrente nominal de 500 A no primário e fator térmico igual a 1,2. Nessas condições, é correto afirmar que, caso ocorra curto-circuito no alimentador, a corrente no secundário do TC pode atingir o valor de 600 A.
Provas
Acerca dos relés de bloqueio (também conhecidos como relés 86), utilizados na proteção de sistemas elétricos de potência, julgue os próximos itens.
Uma vez acionado, o relé de bloqueio trava o fechamento do disjuntor, sendo o seu rearmamento possível somente com a intervenção humana.
Provas
Acerca dos relés de bloqueio (também conhecidos como relés 86), utilizados na proteção de sistemas elétricos de potência, julgue os próximos itens.
Os relés de bloqueio, por serem equipamentos auxiliares, operam de forma lenta em comparação a outros relés (por exemplo, os relés de sobrecorrentes de ação retardada). O tempo de atuação de um relé de bloqueio pode ser superior a 100 ms.
Provas
Acerca dos relés de bloqueio (também conhecidos como relés 86), utilizados na proteção de sistemas elétricos de potência, julgue os próximos itens.
Uma das possíveis funções de um relé de bloqueio é a de provocar alarme visual e sonoro.
Provas
Fios metálicos podem ser utilizados como sensores de temperatura em função da dependência de sua condutividade da temperatura. Com relação a esse tema, julgue o item a seguir.
A resistividade de fios condutores metálicos diminui de forma linear com o aumento da temperatura.
Provas
Considerando que um conversor analógico/digital esteja sendo utilizado para converter um sinal de tensão elétrica para o formato digital e que esse conversor seja de 8 bits e seja unipolar, que a tensão zero volt corresponda ao número 0 e que a tensão máxima, de 5 volts, corresponda ao número 255, julgue os itens que se seguem.
Caso o sinal a ser digitalizado seja variável no tempo e tenha componentes senoidais significativas apenas até a frequência de 15 kHz, a taxa mínima de amostragem, para que o sinal possa ser reconstruído de forma adequada, deve ser de 30 kHz.
Provas
Considerando que um conversor analógico/digital esteja sendo utilizado para converter um sinal de tensão elétrica para o formato digital e que esse conversor seja de 8 bits e seja unipolar, que a tensão zero volt corresponda ao número 0 e que a tensão máxima, de 5 volts, corresponda ao número 255, julgue os itens que se seguem.
No conversor em questão, a tensão de 2 volts corresponderia ao número 102.
Provas
Considere que um sinal de tensão tenha sido amostrado por um período de três segundos, a uma taxa de amostragem de dez mil amostras por segundo, gerando um sinal amostrado de trinta mil amostras. Considere, ainda, que o objetivo desse procedimento seja obter estimativa do espectro desse sinal amostrado. Com relação a essa situação, julgue o item seguinte.
Caso seja usada a FFT (fast Fourier transform), deve ser feita uma modificação no sinal amostrado, de forma que o sinal passe a ter um número de amostras igual a uma potência de três. Uma das formas de se fazer essa modificação é completar o sinal com amostras de valor zero (zero padding), de forma que o sinal passe a ter um número de amostras igual a uma potência de três (3n).
Provas
