Um transistor bipolar de silício tipo NPN, operando como chave, é polarizado na configuração emissor comum com tensão de alimentação de 5 V. Quando ele se encontra saturado, as tensões VBEsat e VCEsat valem, aproximada e respectivamente,

Considere o trecho de programa em LADDER apresentado acima. Ele representa a expressão lógica

Estão corretamente apresentadas duas condições de entrada e seus respectivos níveis lógicos de saída em

O sinal de entrada de um sistema de controle está mostrado acima. A sua transformada de Laplace é dada por

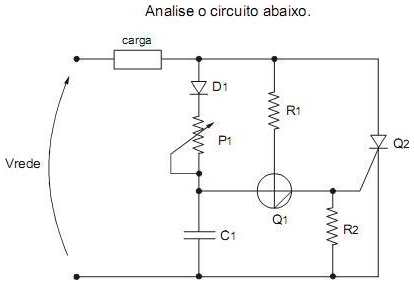

A denominação dos dispositivos Q1 e Q2 é:

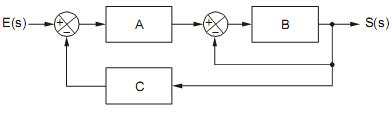

No sistema de controle abaixo, A, B e C são funções no domínio s. A função de transferência F(s) = S(s) / E(s) é dada por

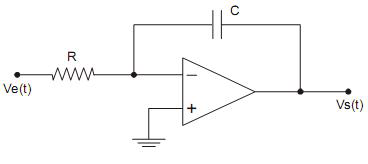

Um sistema de controle PID analógico utiliza o circuito acima. Trata-se de um

O projeto de um sistema de proteção contra descargas atmosféricas (SPDA) necessita de diversas informações sobre o local da edificação a ser protegida, entre elas a obtida pelo mapa isoceráunico da região, a saber:

Por um eletroduto devem passar 6 fios, sendo 3 de 1,5 mm² e 3 de 2,5 mm². Nesse caso, conforme a NBR- 5410, o diâmetro nominal do eletroduto selecionado deve ser tal que a taxa de ocupação não seja superior a

Uma instalação elétrica com potência instalada de 20 kW e fator de potência igual a 0,8 indutivo necessita, para tornar o fator de potência unitário, acrescentar uma carga capacitiva com potência reativa igual a
