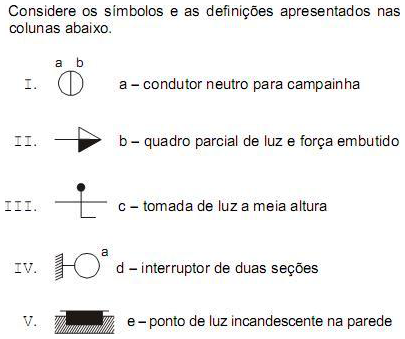

De acordo com a NBR 5444, a correta associação dos símbolos e definições para esquemas unifilares é

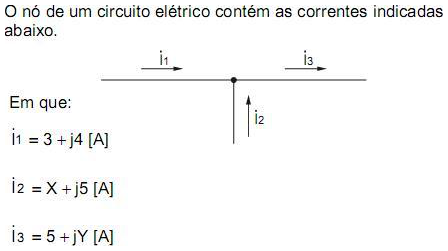

Os componentes X e Y das correntes I2 . e I3 , em ampère, valem, respectivamente,

O sistema de partida estrela - triângulo para motores trifásicos faz com que

Um capacitor de poliéster de 470 nF é submetido a uma tensão senoidal de 120 Hz com amplitude de pico igual a 80 V. A sua reatância, em módulo, vale, aproximadamente,

Recurso do inversor de frequência que permite variar a velocidade de rotação do motor de forma controlada:

Para o dimensionamento dos condutores de uma instalação elétrica industrial é necessário aplicar à corrente de projeto de cada circuito os fatores de correção de

Chave de comutação eletromagnética composta de contatos principais para serem usados nos acionamentos de máquinas e equipamentos elétricos de potência e contatos auxiliares com pequena capacidade de corrente para realizar auto-retenção (selo), sinalização etc. Esse dispositivo usado em comandos elétricos é

Um transformador ideal possui a especificação seguinte: 127 V × 15 V - 4 A. Se o seu secundário estiver alimentando uma carga resistiva de 20 O, o valor aproximado da corrente eficaz no primário é igual a

Um motor trifásico possui as seguintes especificações:
P = 2 CV
p = 4 polos
n = 1730 RPM (plena carga)
? = 75%
cos f = 0,80
V? = 220 V
VY = 380 V
A corrente nominal do motor na configuração triângulo é, aproximadamente,

Em um circuito elétrico, a corrente que atravessa uma impedância vale 6?-35° A e a tensão nela aplicada 300?25° V. É correto afirmar que a impedância é
