G. Cavalin. Instalações elétricas prediais. São Paulo: Érica, 4.ª edição, p. 140.

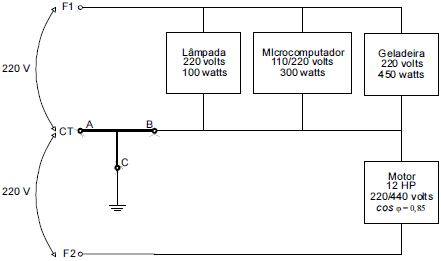

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue o item subseqüente, segundo a NBR-5410 e a NBR-5444.

As lâmpadas são comandadas por interruptores de três seções.

Em inspeção na escada de um prédio, o eletricista constatou que uma lâmpada incandescente de 48 W, alimentada por bateria de 12 V do sistema autônomo de iluminação de emergência, estava acesa. O eletricista constatou também que um disjuntor no quadro de distribuição estava desarmado.

Acerca dessa situação hipotética, julgue o item a seguir.

Considerando que !$ I=\large{Q\over t} !$, em que I é a corrente em amperes (A), Q , a carga em coulombs (C) e t, o tempo em segundos (s), pode-se afirmar que em 10 s circulou uma carga de 48 C através da lâmpada.

Em inspeção na escada de um prédio, o eletricista constatou que uma lâmpada incandescente de 48 W, alimentada por bateria de 12 V do sistema autônomo de iluminação de emergência, estava acesa. O eletricista constatou também que um disjuntor no quadro de distribuição estava desarmado.

Acerca dessa situação hipotética, julgue o item a seguir.

O disjuntor é um dispositivo de comando.

A especificação e o dimensionamento adequado de equipamentos, dispositivos e outros materiais são fatores determinantes no desempenho das instalações elétricas para as quais eles foram adquiridos. A falta de critérios específicos na escolha desses produtos pode acarretar sérios riscos à instalação, podendo, ainda, comprometê-la sob o ponto de vista da confiabilidade, além de causar prejuízos de ordem financeira aos setores de manutenção e de produção. Para se evitarem essas conseqüências indesejáveis, é imprescindível que os profissionais envolvidos conheçam os dados elétricos da instalação e as características do sistema, tais como tensão, corrente, freqüência e potência nominal, além de outras grandezas elétricas e mecânicas.

A partir das informações acima, julgue o seguinte item acerca de equipamentos, materiais e dispositivos elétricos.

Para uma mesma seção transversal dos elementos condutores, os cabos elétricos com material termofixo na camada de isolação apresentam maior capacidade nominal de corrente que os cabos com isolação em material termoplástico.

A especificação e o dimensionamento adequado de equipamentos, dispositivos e outros materiais são fatores determinantes no desempenho das instalações elétricas para as quais eles foram adquiridos. A falta de critérios específicos na escolha desses produtos pode acarretar sérios riscos à instalação, podendo, ainda, comprometê-la sob o ponto de vista da confiabilidade, além de causar prejuízos de ordem financeira aos setores de manutenção e de produção. Para se evitarem essas conseqüências indesejáveis, é imprescindível que os profissionais envolvidos conheçam os dados elétricos da instalação e as características do sistema, tais como tensão, corrente, freqüência e potência nominal, além de outras grandezas elétricas e mecânicas.

A partir das informações acima, julgue o seguinte item acerca de equipamentos, materiais e dispositivos elétricos.

Além de apresentarem diferenças em relação aos aspectos construtivos, os fusíveis do tipo NH e do tipo diazed diferem entre si pela finalidade de proteção. Os do tipo NH são empregados na proteção de condutores elétricos, enquanto os diazeds são usados na proteção de equipamentos elétricos.
