Considere uma subestação de consumidor de 13.800 V/380 V com dois transformadores de força operando em paralelo, com as seguintes características:

enunciado 1154305-1

No que diz respeito à distribuição de carga entre os transformadores I e II, sabendo-se que a potência de carga é igual a 900 kVA, é correto afirmar que

Provas

Questão presente nas seguintes provas

1154304 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

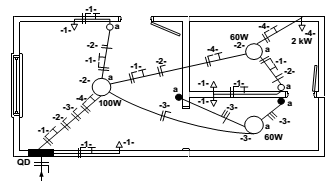

Analise a instalação elétrica representada por seu diagrama unifilar na planta baixa a seguir:

enunciado 1154304-1

Assinale a opção que especifica corretamente os circuitos da instalação elétrica representada na figura acima.

A

Circuito 1: quatro tomadas de corrente baixas e uma de uso específico; circuito 2: três lâmpadas comandadas por interruptores simples de uma seção.

B

Circuito 3: uma lâmpada comandada por dois interruptores intermediários; circuito 4: uma tomada de corrente baixa de uso específico de 2 kW.

C

Circuito 2: duas lâmpadas comandadas por interruptor simples de duas seções; circuito 4: uma tomada de corrente baixa de uso específico.

D

Circuito 1: quatro tomadas de corrente baixas; circuito 3: uma lâmpada comandada por dois interruptores paralelos de uma seção.

Provas

Questão presente nas seguintes provas

1154302 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasAterramentos

Nos serviços em instalações elétricas, as vestimentas dos trabalhadores devem ser adequadas às atividades, contemplando a condutibilidade, inflamabilidade e influências eletromagnéticas. No caso de exposição a um arco elétrico, devem oferecer proteção térmica chamada de ATPV (Arc Thermal Performance Value) adotado internacionalmente, para medir o desempenho dos tecidos e roupas de proteção contra arco elétrico. Com relação ao ATPV, assinale a opção correta.

A

É o valor máximo de temperatura, expresso em ºC, que a vestimenta suporta sem causar sua ignição e queima, protegendo a pele do trabalhador.

B

É o valor máximo de energia, expresso em cal/cm² , incidente sobre o tecido que garante que o lado protegido não exceda o limiar de queimadura de segundo grau.

C

Está relacionado com a condutibilidade da vestimenta do trabalhador, protegendo-o contra choques elétricos em determinados valores de tensão.

D

É o valor máximo de proteção contra influências eletromagnéticas provocadas pelo arco elétrico, danosas ao trabalhador.

Provas

Questão presente nas seguintes provas

1154301 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

Com relação aos equipamentos elétricos empregados em instalações elétricas industriais, assinale a afirmação verdadeira.

A

O disjuntor de potência é destinado à manobra e à proteção de circuitos primários, pode interromper grandes potências de curto-circuito durante a ocorrência de uma falha. Os tipos mais comuns são: a óleo, a ar comprimido, a gás hexafluoreto – SF₆, a vácuo e termomagnético.

B

A chave seccionadora primária, também denominada de chave fusível, é capaz de interromper a continuidade do circuito de forma visível, isolando equipamentos ou barramentos e trechos de linhas de transmissão. Pode ser aberta com carga ou sem carga.

C

O transformador de potencial é capaz de reduzir a tensão do primário do circuito para valores de tensão compatíveis com a dos aparelhos de medida, proteção ou controle. A tensão do secundário é padronizada e possui valor igual a 115 V. Pode ser ligado entre fases, entre fase e neutro de sistemas diretamente aterrados ou não aterrados.

D

O relé de sobrecorrente primário, também conhecido como relé de ação direta, é normalmente empregado em subestações de consumidor de pequenas e médias instalações industriais. A bobina de acionamento do relé pode ser alimentada diretamente através da corrente de carga ou, quando esta corrente for muito elevada, através do secundário de um transformador de potencial. Pode ser classificado como: fluidodinâmico, eletromagnético, estático.

Provas

Questão presente nas seguintes provas

1154300 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

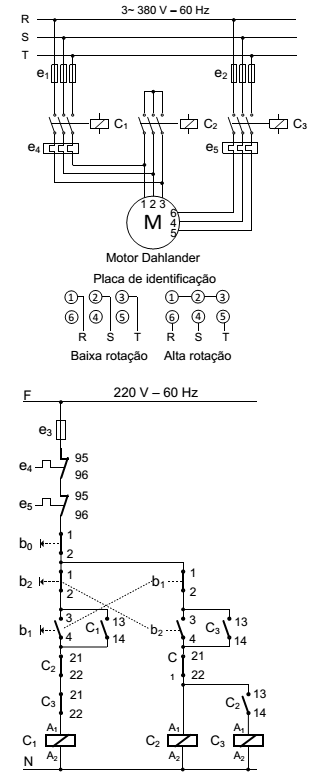

Observe os diagramas de força e comando para o acionamento do motor de indução de polos comutáveis tipo Dahlander, com potência variável e conjugado constante mostrados na figura a seguir:

enunciado 1154300-1

Tomando por base os diagramas acima, assinale a afirmação verdadeira.

A

Os contatos auxiliares dos relés bimetálicos de sobrecarga e4 e e5 são ligados em série, pois caso ocorra um curto-circuito com o motor operando na baixa ou alta rotação, ele será desligado pela atuação destes contatos.

B

O motor muda de operação de alta para baixa rotação ao pressionar b1(3-4), pois a bobina do contator C1 é energizada e o contato auxiliar de C1(21-22) desenergiza a bobina do contator C2, então o contato auxiliar de C2(13-14) desenergiza a bobina do contator C3 e o motor comuta para baixa rotação.

C

Os contatos b1(1-2) e b2(1-2) garantem o intertravamento mecânico entre as botoeiras b1(3-4) e b2(3-4), evitando-se um curto-circuito trifásico e garantindo a integridade dos circuitos, quando houver mudança de velocidade de baixa para alta rotação ou de alta para baixa rotação.

D

O motor muda de operação de baixa para alta rotação ao pressionar b2(3-4), pois a bobina do contator C2 é energizada e o contato auxiliar de C2(21-22) desenergiza a bobina do contator C1, então o motor comuta para alta rotação.

Provas

Questão presente nas seguintes provas

1154299 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasSubestações
Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

A figura a seguir mostra o esquema elétrico de um arranjo típico de uma subestação.

enunciado 1154299-1

Assinale a opção que apresenta o nome correto do arranjo da subestação.

Provas

Questão presente nas seguintes provas

1154298 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEquipamentos em Baixa Tensão

Em instalações elétricas de baixa tensão, os dispositivos que são capazes de interromper a corrente de curto-circuito, limitar a corrente de sobrecarga, limitar surtos de tensão e proteger contra contatos indiretos são, respectivamente,

Provas

Questão presente nas seguintes provas

1154297 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquina de Indução

Considerando os tipos de partida de motores trifásicos de indução, é correto afirmar que

A

os inversores de frequência podem ser utilizados no acionamento do motor para reduzir a corrente de partida. De acordo com a forma de controle, existem dois tipos: escalar e vetorial. Na partida com inversor de frequência escalar, mantém-se a frequência constante enquanto a tensão é reduzida, desta forma a corrente de partida também é reduzida.

B

o acionamento do motor através de chave estrela-triângulo possui algumas vantagens como: custo reduzido, corrente de partida reduzida a 1/3 da corrente nominal, elevado número de manobras. Porém o motor elétrico deve possuir no mínimo 12 terminais acessíveis e dupla tensão nominal.

C

a chave estática soft starter é constituída de tiristores, cujo ângulo de disparo é controlado eletronicamente, possibilitando o crescimento da tensão em rampa. Deve ser utilizada associada a um dos métodos de partida eletromecânicos: direta, estrela-triângulo e chave compensadora.

D

a corrente de partida do motor com chave compensadora automática é reduzida devido à redução de tensão obtida pelas derivações do autotransformador, o qual é conectado ao circuito do estator na configuração estrela, mas no instante da comutação de tensão reduzida para plena tensão, esta configuração é desfeita e ele se comporta como uma reatância, impedindo o crescimento da corrente.

Provas

Questão presente nas seguintes provas

1154296 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Eletromagnetismo

Com relação aos métodos de proteção contra descargas atmosféricas, assinale a afirmação verdadeira.

A

O método Franklin é composto por um captor montado sobre uma haste, sendo que o volume de proteção é determinado por um cone, cujo ângulo da geratriz com a vertical depende do nível de proteção requerido e da altura da estrutura a ser protegida. Não é indicado para proteção de estruturas muito elevadas, como linhas de transmissão e subestações.

B

O método Eletrogeométrico, também denominado de método da esfera rolante, delimita o volume de proteção dos captores de um SPDA, sejam eles constituídos de hastes, cabos ou de uma combinação de ambos. É indicado para estruturas de grande altura, como linhas de transmissão e de distribuição de energia elétrica.

C

O método do cone com raio da geratriz definido pela altura do captor é especialmente indicado para proteção de edificações residenciais, não sendo recomendado para subestações de instalação exterior, devido à complexidade da instalação.

D

O método de Faraday baseia-se no fato de que o campo eletromagnético é nulo no interior de uma estrutura metálica; desta forma, uma rede de condutores isolados envolve a parte superior e as laterais da estrutura a ser protegida. É indicado para estruturas de grande altura, como linhas de transmissão e distribuição de energia elétrica.

Provas

Questão presente nas seguintes provas

1154295 Ano: 2017
Disciplina: Engenharia Elétrica
Banca: UECE
Orgão: UECE

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Atente às seguintes afirmações sobre segurança em instalações elétricas e serviços em eletricidade, nos termos da Norma Regulamentadora NR 10 do Ministério do Trabalho e Previdência Social (MTPS):

I. Os passos para desenergização de uma instalação elétrica são: seccionamento, impedimento de reenergização, constatação da ausência de tensão, instalação de aterramento, proteção dos elementos energizados existentes na zona controlada e sinalização do impedimento de reenergização.

II. Os trabalhadores autorizados a intervir em instalações elétricas devem possuir treinamento específico sobre os riscos decorrentes do emprego da energia elétrica e das principais medidas de prevenção de acidentes em instalações elétricas.

III. Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção individuais, de forma a garantir a segurança e a saúde dos trabalhadores.

IV. As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

É correto o que se afirma em
