A escala tem o propósito de estabelecer a relação de grandeza entre o objeto em tamanho real e sua representação no desenho técnico. Um objeto quadrado de 12 mm de lado precisa ser representado em uma folha de tamanho A4 com espaço para um desenho de dimensões de 178 x 243 mm. Dentre as escalas disponíveis, a que representará maior ampliação é

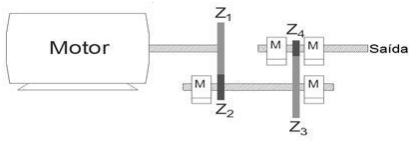

A Figura a seguir apresenta um sistema de transmissão. Considere as engrenagens Z₁, Z₂, Z₃ e Z₄, e os conjuntos de mancais M, acionados por um motor elétrico com rotação de 3300 rpm, e potência de 3 cv. Considere também que os números de dentes das engrenagens apresentam os respectivos valores: Z₁ = 20 cm; Z₂ = 10 cm; Z₃ = 24 cm; Z₄ = 16 cm. Desprezando as perdas na transmissão, a rotação e a potência na árvore de saída do sistema são

Os aços são materiais que apresentam valores de limites de resistência característicos para cada tipo de material. No entanto, quando submetidos aos processos de tratamento térmico, a dureza e outras características de materiais ferrosos sofrem alterações. Alguns processos de tratamento térmico podem ser descritos da seguinte forma:

I – Para endurecer um aço de médio carbono, a peça é aquecida acima de sua temperatura crítica, deixa-se que ela se equilibre por algum tempo e depois, a peça, deve ser repentinamente resfriada até a temperatura ambiente por imersão em banho, como, por exemplo, água ou óleo.

II – A peça, após ser aquecida acima de sua temperatura crítica e resfriada até temperatura ambiente, de forma súbita, deve ser reaquecida a uma temperatura inferior e resfriada lentamente.

III – A peça é aquecida acima da temperatura crítica e deixada resfriar lentamente até a temperatura ambiente, sendo que, esse resfriamento pode ser realizado dentro do próprio forno.

Os processos descritos nas afirmações anteriores são, segundo a ordem:

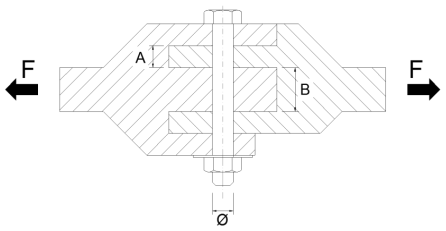

A tensão de cisalhamento (τ) é uma das reações a que um corpo está sujeito, quando submetido a um efeito de força cortante. A figura a seguir apresenta uma conexão que está submetida a uma força de tração (F) de 18 KN. As partes são fixadas com uso de um parafuso com diâmetro de (⌀) 30 mm. Diante dessa situação, a tensão de cisalhamento a que o parafuso está sujeito é

Em um desenho técnico impresso, foi feita a leitura de distância entre dois pontos no valor de 120 mm. Considerando que a escala do desenho é de 1:5, o tamanho real dessa medida é

Uma barra, de seção transversal quadrada, é representada na Figura a seguir. Essa barra está submetida a um esforço de tração P de 50 KN, sendo a tensão máxima admissível para esse matérial de 20 MPa. A dimensão mínima da lateral da seção transversal (A) para que a peça consiga suportar o esforço de tração é

Barra submetida a uma carga axial

BEER, Ferdnand P.; JOHNSTON, E. Russell Jr.; DEWOLF, John T.; MAZUREK, David F. Mecânica dos Materiais. 7 ed. Porto Alegre, AMGH, 2015.

Um técnico mecânico foi solicitado para apoiar no levantamento do custo de um conjunto de 15 vigas no formato “H”, que serão adquiridas para construção de um galpão agrícola. Sabe-se que essas vigas são de aço, com densidade aproximada de 8 g.cm^-3 e, apresentam um comprimento de 6 metros e uma área de seção transversal de 100 cm². Considerando que no mercado local o preço médio desse aço é de R$ 10,00 o quilograma, o valor total de investimento para adquirir as 15 vigas, desconsiderando impostos e custos de transporte, é de

Para o ensaio de abrasão, a ABNT NBR 16974/2021 prevê procedimentos para preparação da amostra. Em conformidade com a norma, deve-se

A resistência à compressão do concreto deve ser calculada pela expressão:

!$ f_c=dfrac{4F}{pi . D^2} !$

Após realização de ensaio em um corpo de prova de 100 mm de diâmetro, a força máxima registrada foi de 4000 kgf. Considerando !$ pi=3,14 !$, a resistência à compressão em kgf/cm² calculada é de

O concreto usinado deve ser preparado considerando procedimentos específicos, dentre os quais tem-se:
