Existem técnicas para analisar um circuito elétrico e determinar as tensões e correntes em todos seus elementos. Com relação aos principais teoremas usados em algumas dessas técnicas, considere as afirmativas a seguir.

I. O teorema da superposição aplica-se apenas a circuitos elétricos lineares e diz que a corrente ou tensão elétrica em qualquer ramo de um circuito é igual à somatória das contribuições de corrente ou tensão produzida por cada fonte existente no circuito atuando separadamente.

II. O teorema de Norton estabelece que qualquer circuito linear, considerado a partir de um ponto de referência, pode ser representado por uma fonte de corrente em paralelo com uma resistência equivalente, que é calculada considerando-se todas as fontes de tensão como curtos-circuitos e as de corrente, como circuitos abertos.

III. O teorema de Thèvenin estabelece que qualquer circuito linear, considerado a partir de um ponto de referência, pode ser representado por uma fonte de tensão em paralelo com uma resistência equivalente.

IV. Ao se aplicar o teorema da superposição à análise do circuito para cada fonte individualmente, desconsideram-se as demais fontes da seguinte forma: as de corrente são substituídas por curtos- -circuitos e as de tensão, por circuitos abertos.

Assinale a alternativa correta.

A respeito de capacitores, indutores e resistores, atribua V (verdadeiro) ou F (falso) às afirmativas a seguir.

( ) A reatância capacitiva depende inversamente do produto da frequência com o valor da capacitância, ou seja, para um sinal de corrente contínua, o capacitor comporta-se como um aberto e, para sinais de alta frequência, como um curto.

( ) Os capacitores armazenam energia em seu campo elétrico, enquanto os indutores em seu campo magnético.

( ) Os resistores de filme de metal dissipam potência na forma de calor e quanto maior sua área da seção reta, maior é o valor da potência máxima que podem suportar.

( ) Em capacitores de placas paralelas, o valor da capacitância é diretamente proporcional à distância entre as placas e inversamente proporcional à área das placas.

( ) Resistores, capacitores e indutores podem variar seus valores com a frequência do sinal elétrico de trabalho dos mesmos, dependendo do material de que são fabricados.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

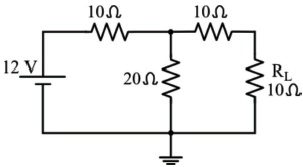

Analise o circuito resistivo representado pela figura a seguir.

Assinale a alternativa que apresenta, corretamente, a potência elétrica total, P_T, entregue pela fonte de tensão de 12 V, e a potência, P_L, na carga R_L.

Considere o circuito representado pela figura a seguir.

Assinale a alternativa que apresenta, corretamente, o valor da tensão na saída do amplificador, V_OUT , sabendo que V₁ = 0,5 V, V₂ = 0,2 V e V₃ = 0,1 V.

Os resistores do tipo radial podem ser identificados pelo código de cores, em que as duas primeiras faixas correspondem aos dois primeiros algarismos do valor nominal, a terceira indica a potência de 10 do fator multiplicativo e a quarta é a tolerância do valor nominal.

Com base nesse código, determine os valores nominais dos resistores cujas sequências de cores são dadas a seguir.

Resistor 1: vermelho, violeta, laranja, ouro.
Resistor 2: marrom, preto, vermelho, prata.
Resistor 3: laranja, branco, marrom, ouro.

Assinale a alternativa que apresenta, correta e respectivamente, os valores nominais dos resistores 1, 2 e 3.

Observe a figura a seguir.

Considere um equipamento eletrônico cuja impedância resistiva de entrada, R_X, é desconhecida. Utilizando um gerador de sinal de áudio, cuja resistência equivalente, RS, é de 50 \( \Omega \) , ajustada para um sinal de amplitude de 10 V, um potenciômetro, R_P, de 1 k\( \Omega \), um ohmímetro e um osciloscópio, consegue-se determinar R desse equipamento. Para que isso ocorra, liga-se em série o potenciômetro, o gerador de áudio e a entrada do equipamento e ajusta-se o potenciômetro até que a amplitude do sinal na entrada do equipamento, visualizada no osciloscópio, seja a metade da amplitude do gerador. Feito isso, com a medida da resistência do potenciômetro, pode-se determinar o valor de R através da relação de divisor de tensão.

Caso esse procedimento seja realizado para a determinação de uma impedância de entrada desconhecida e a medida do potenciômetro seja 150 \( \Omega \) , assinale a alternativa que apresenta, corretamente, o valor de R_X.

Quanto aos cuidados e às especificações de uso de alguns instrumentos de medição portáteis, como amperímetros, voltímetros e ohmímetros, considere as afirmativas a seguir.

I. No ohmímetro analógico, uma tensão fixa é aplicada ao resistor cujo valor se pretende medir, e a deflexão do ponteiro é proporcional à corrente elétrica que atravessa esse resitor, que, por sua vez, também é diretamente proporcional ao valor da resistência, sendo que as escalas de corrente e resistência crescem na mesma direção.

II. O multímetro é o instrumento que pode incorporar as funções de amperímetro, voltímetro, ohmímetro, além de outras, como capacímetro e frequencímetro.

III. Os amperímetros apresentam uma impedância equivalente em série praticamente nula, uma vez que o instrumento, ao ser inserido no ramo em que se deseja medir a corrente, não afete o funcionamento do circuito.

IV. Os voltímetros apresentam uma alta impedância equivalente em paralelo, possibilitando que o instrumento seja inserido em paralelo aos pontos de interesse de medição, sem afetar o comportamento do circuito.

Assinale a alternativa correta.

Observe o amplificador operacional com realimentação negativa representado pela figura a seguir.

Essa configuração é conhecida como amplificador inversor. Considerando que um sinal de 200 mV seja injetado na sua entrada, V_IN, na saída, V_OUT , tem-se um sinal amplificado com sinal negativo. Assinale a alternativa que apresenta, corretamente, o valor da tensão de saída desse circuito.

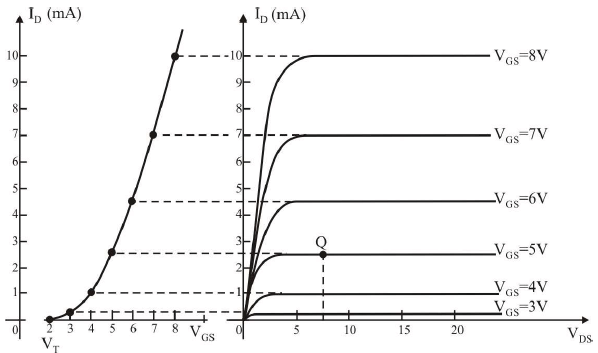

Considere os gráficos do transistor N_MOS representados na figura a seguir.

Considere que o terminal fonte é aterrado e que o resistor de dreno está ligado a uma fonte de alimentação de 10 V. Assinale a alternativa que apresenta, corretamente, o valor do resistor que deve ser ligado no dreno do transistor para fixar o ponto de polarização, Q, indicado no gráfico I_D × V_DS.

Considerando a simbologia dos transistores de efeito de campo, relacione a coluna da esquerda com a da direita.

(I) MOSFET tipo N (A)
(II) MOSFET tipo P (B)
(III) JFET canal N (C)
(IV) JFET canal P (D)

Assinale a alternativa que contém a associação correta.
