No Sistema UTM de coordenadas planas o mundo é dividido em 60 fusos, onde cada um se estende por 6º de longitude. Dois fusos UTM abrangem o Estado do Acre (compreendido entre as Longitudes aproximadas de -66º 40’ 00” e -74º 00’00”), são eles:

Define-se Longitude Geográfica como sendo o arco contado sobre o Equador e que vai de Greenwich até o Meridiano do referido lugar. O valor da Longitude Geográfica de um ponto situado exatamente no Pólo Norte é:

Define-se Latitude Geográfica como sendo o arco contado sobre o meridiano do lugar e que vai desde Equador até o lugar considerado.

Os valores da Latitude Geográfica variam:

Para que pudesse ser determinada a Cota do ponto B, um técnico estacionou nível de precisão em um lugar intermediário e visou Ré em uma mira posta sobre um ponto A de Cota = 180,92 m, obtendo a leitura de 1,526 m no fio médio do retículo do aparelho. Posteriormente realizou-se a visada na mira posta em B obtendo a leitura no fio médio de 0,317 m.

O valor da Cota do ponto B é de:

Dados os pontos A, B e C com suas respectivas cotas:

Cota A = 150,56 m Cota B = 210,28 m Cota C = 302,62 m

As diferenças de nível de A para C, B para A e C para B são, respectivamente:

Analise os perfis de relevo na figura a seguir:

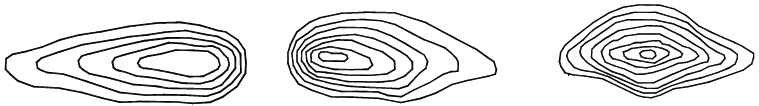

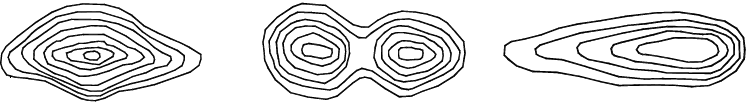

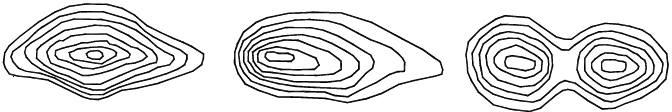

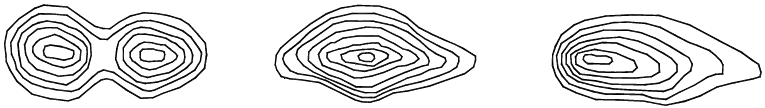

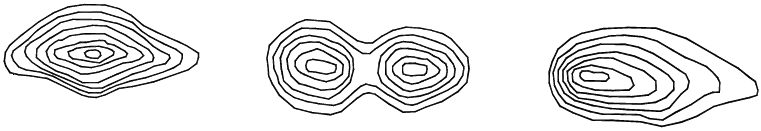

As suas respectivas representações em curvas de nível são:

Assinale a alternativa onde os Métodos de Nivelamento listados aparecem em ordem crescente com relação à sua precisão:

O nível médio dos mares é determinado por observações assinaladas por um equipamento denominado marégrafo ao longo de anos.

A superfície equipotencial gerada a partir dessas observações servirá de referência para as:

Considere as poligonais a seguir:

Os vértices representados com um triângulo possuem coordenadas planas conhecidas. Além dos ângulos horizontais foram medidas as distâncias horizontais entre as estações (vértices).

Nessas condições, permite(m) correção de erros linear e angular:

Um Agrimensor realizou um levantamento por poligonação no qual foi utilizada uma poligonal fechada de 3 vértices (A, B e C). Com um teodolito foram medidos os seguintes ângulos horizontais: CAB = 305º 47' 12"; ABC = 295º 09' 20" e BCA = 299º 01' 58" Nessas condições, o erro angular cometido no levantamento e o sentido do caminhamento da poligonal são, respectivamente:
