Deseja-se calcular as coordenadas absolutas do Ponto 1. O mesmo foi visado da Estação A, obtendo-se um azimute Az_A1 = 30º 00’ 00” e distância horizontal DH_A1 = 100,00 m.

Considerando as coordenadas da Estação A sendo X_A = 200,00 m e Y_A = 200,00 m, as coordenadas absolutas X₁ e Y₁ são, respectivamente:

(Obs: considerar seno 30º = 0,50 e cosseno 30º = 0,87)

Os dados da tabela a seguir são referentes às coordenadas planas (X e Y) dos vértices de um polígono irregular de 4 lados:

A área do polígono ABCD é de:

Sejam dois pontos, A e B com coordenadas planas:

X_A = 1.576,0 m ; Y_A = 2.602 ,0 m

X_B = 1.907, 0 m ; Y_B = 2.396,0 m

O Rumo da direção AB está situado:

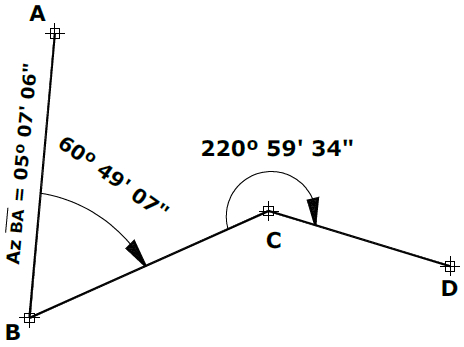

Considere a Figura a seguir:

O Azimute da direção CD é de:

Para determinar a distância entre os pontos A e B, um técnico utilizou o método Estadimétrico. Com um teodolito estacionado exatamente sobre o ponto P, foram feitas em uma Mira posta sobre o ponto Q, as leituras correspondentes aos fios Superior, Médio e Inferior do retículo, obtendo-se, respectivamente, os valores de 1,782 m, 1,500 m e 1,218 m, e um ângulo zenital de 90º00’00”

Nessas condições, a distância horizontal entre A e B é de:

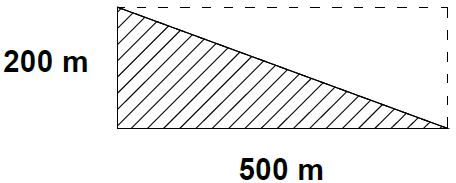

A figura a seguir corresponde a um trecho triangular de um lote prestes a ser desmembrado.

Considerando que 1 hectare equivale a 10.000 m², a área hachurada do lote em hectare é de:

Os Azimutes 295º30’30”, 192º15’20” e 95º10’10” correspondem, respectivamente aos seguintes Rumos:

O Rumo magnético de uma direção AB era de 30º15’00” SE em 01/08/2006 com uma declinação magnética de 02º00’00” para leste.

Sabendo que e a variação anual da declinação magnética é de 00º00’30” para leste, o Rumo Magnético de AB em 01/08/2009 e o Rumo Verdadeiro desta direção é, respectivamente:

A área de um lote foi extraída de uma planta na escala de 1:200 resultando 200 cm².

O valor da área real deste lote é de:

A distância entre dois pontos em planta está representada com 14 cm.

Sabendo que esta mesma distância no terreno é de 350 m, a escala utilizada na planta é:
