De acordo com a norma NBR 13.333/2021, o relatório técnico elaborado ao término de um levantamento topográfico deve conter, no mínimo, as seguintes informações, EXCETO:

O sistema de projeção Universal Transversa de Mercator (UTM) foi adotado pela Diretoria de Serviço Geográfico do Exército e pelo IBGE como padrão para o mapeamento sistemático do país. Analise as afirmativas a seguir:

I. O UTM é um sistema de projeção cartográfica e corresponde a uma modificação da projeção de Mercator, onde o cilindro secante é colocado em posição transversal.

II. O sistema é constituído por 60 fusos de 3º de longitude, numerados a partir do antimeridiano de Greenwich, seguindo de oeste para leste.

III. O eixo central do fuso, denominado como meridiano central, estabelece, junto com a linha do Equador, a origem do sistema de coordenadas de cada fuso.

IV. O fator de escala "K" ou coeficiente deformação linear é variável conforme o afastamento em relação ao Meridiano Central.

V. O valor do fator de escala "K" ou coeficiente deformação linear sobre as linhas de secância é igual a 0,9996.

Assinale a alternativa CORRETA:

Considere a situação na qual as estacas ao longo de uma estrada estão espaçadas a cada 20 \( m \) e que as áreas das seções transversais nas estacas 46, 47 e 48 são aquelas apresentadas na tabela a seguir:

Utilizando o método da área média, o volume total de aterro entre as estacas 46 e 48 é igual a:

A sigla GNSS (Global Navigation Satellite System) refere-se a um conjunto de sistemas de navegação por satélite com cobertura global, incluindo infraestruturas espaciais e terrestres que, em conjunto, proporcionam maior precisão e confiabilidade no posicionamento. Sabendo que o posicionamento por GNSS pode ser realizado por diferentes métodos e procedimentos, analise as afirmativas a seguir:

I. Os sistemas englobados pelo GNSS incluem: NAVSTAR-GPS (NAVigation System with Timing And Ranging – Global Positioning System), sistema norte-americano; GLONASS (Globalnaya Navigatsionnaya Sputnikovaya Sistema), sistema russo; Galileo, sistema europeu; e Compass/Beidou (China’s Compass Navigation Satellite System – CNSS), sistema chinês.

II. No posicionamento relativo, as coordenadas do vértice de interesse são determinadas a partir de um ou mais vértices de coordenadas conhecidas. Para isso, é necessário que dois ou mais receptores GNSS coletem dados simultaneamente, sendo que ao menos um dos receptores ocupe um vértice de referência.

III. O conceito de posicionamento pelo RTK (Real Time Kinematic) e DGPS (Differential GPS) baseia-se na transmissão de dados pós-processamento de correções dos sinais de satélites, a partir de receptores instalados nos pontos de referência para os receptores móveis que percorrem os pontos de interesse.

IV. No sistema RTK em rede, há apenas uma estação de referência de monitoramento contínuo, que está conectada a um servidor central, que distribui os dados de correção para os receptores móveis via Internet.

V. No posicionamento por ponto preciso (Precise Point Positioning - PPP), as coordenadas do vértice de interesse são determinadas de forma absoluta utilizando efemérides precisas, dispensando o uso de receptor instalado sobre um vértice de coordenadas conhecidas.

VI. O Posicionamento por Ponto Preciso em Tempo Real (Real Time Precise Point Positioning - PPP RTK) é um método que permite determinar as coordenadas de um ponto de interesse de forma absoluta utilizando correções transmitidas em tempo real por uma rede geodésica global, com a utilização de apenas um receptor ao nível do usuário.

Assinale a alternativa CORRETA:

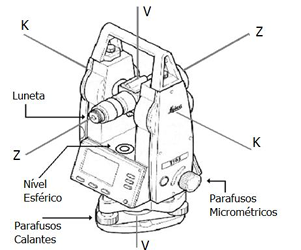

Os teodolitos são equipamentos destinados à medição de ângulos verticais e horizontais, utilizados para determinar ângulos internos ou externos de uma poligonal, além de outros ângulos necessários em levantamentos topográficos. Entre os principais componentes dos teodolitos, sejam eles mecânicos, automáticos, ópticos ou digitais, destacam-se o sistema de eixos, os círculos graduados (limbos), a luneta de visada e os níveis. Considere a figura a seguir:

A partir dessas informações, assinale a alternativa INCORRETA:

De acordo com a norma NBR 13.133/2021, são instrumentos básicos para a execução de operações topográficas:

O ponto de coordenadas (140, 130) está localizado em um terreno classificado como:

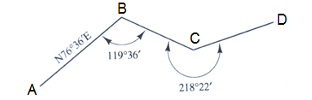

A figura a seguir mostra os ângulos entre os segmentos de uma poligonal aberta cujos lados são definidos pelos segmentos AB, BC e CD:

Sabendo que o rumo do segmento AB é igual a N76°36'E, podemos afirmar que os rumos dos segmentos BC e CD valem, respectivamente,

Um trecho de rodovia com 750 \( m \) de extensão e 30 \( m \) de desnível total deve ser representado em um perfil topográfico em uma folha de formato A4 (297 \( m \)\( m \) × 210 \( m \)\( m \)). As escalas horizontal (EH) e vertical (EV) mais adequadas para essa representação são:

Tubo ventilador é destinado a possibilitar o escoamento de ar da atmosfera para o sistema de esgoto e vice-versa ou a circulação de ar no interior dele, com a finalidade de proteger o fecho hídrico dos desconectores e encaminhar os gases para atmosfera. Toda tubulação de ventilação deve ser instalada com um aclive mínimo, de modo que qualquer líquido que porventura nela venha a ingressar possa escoar totalmente por gravidade para dentro do ramal de descarga ou de esgoto em que o ventilador tenha origem. De acordo com a NBR 8160 (ABNT, 1999), a inclinação (aclive) mínima desse tipo de tubulação deve ser de:
