Tendo em vista a realização de um experimento para ilustrar o fenômeno de indução eletromagnética, necessita-se de uma bobina, um galvanômetro, dois fios de ligação e um ímã em forma de U.

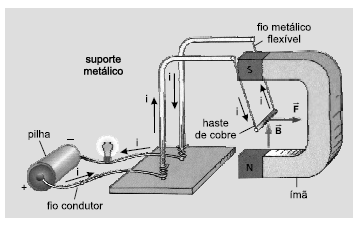

A figura representa o experimento de balanço eletromagnético. Sabe-se que a especificação da lâmpada é 10W e 12V, e a resistividade elétrica do cobre e do silício são respectivamente iguais a 1,72 x 10^-8 !$ \Omega !$.m e 6,40 x 102 !$ \Omega !$.m.

Com base na análise da figura, é correto afirmar:

Na ausência de pilha, o experimento pode ser realizado utilizando-se um transformador com um enrolamento primário de 250 espiras ligado à rede de tensão de 120V, e o enrolamento secundário de 25 espiras, a um retificador.

A figura representa o experimento de balanço eletromagnético. Sabe-se que a especificação da lâmpada é 10W e 12V, e a resistividade elétrica do cobre e do silício são respectivamente iguais a 1,72 x 10^-8 !$ \Omega !$.m e 6,40 x 102 !$ \Omega !$.m.

Com base na análise da figura, é correto afirmar:

O experimento do balanço eletromagnético ilustra o princípio de funcionamento de uma máquina elétrica.

A figura representa o experimento de balanço eletromagnético. Sabe-se que a especificação da lâmpada é 10W e 12V, e a resistividade elétrica do cobre e do silício são respectivamente iguais a 1,72 x 10^-8 !$ \Omega !$.m e 6,40 x 102 !$ \Omega !$.m.

Com base na análise da figura, é correto afirmar:

Mudando-se a polaridade da pilha, a haste de cobre descreve um movimento oscilatório de período constante.

A figura representa o experimento de balanço eletromagnético. Sabe-se que a especificação da lâmpada é 10W e 12V, e a resistividade elétrica do cobre e do silício são respectivamente iguais a 1,72 x 10^-8 !$ \Omega !$.m e 6,40 x 102 !$ \Omega !$.m.

Com base na análise da figura, é correto afirmar:

O módulo da força magnética que atua na haste de cobre pode ser minimizado, substituindo-se apenas a haste de cobre por outra de silício de mesma forma geométrica.

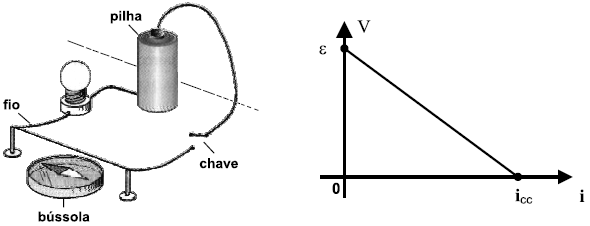

As figuras representam, da esquerda para a direita, respectivamente, o esquema da experiência de Oersted, que permitiu o estabelecimento de uma ligação entre os fenômenos magnéticos e elétricos no início do século XIX, e a curva característica de um gerador elétrico de força eletromotriz !$ \varepsilon !$ igual a 50,0V, a corrente de curto circuito i_cc igual a 5,0A e a resistência da lâmpada igual a 10,0!$ \Omega !$.

Considere o sentido da corrente elétrica como sendo o convencional.

A análise das figuras permite concluir:

Incorporando-se um amperímetro, de resistência elétrica de 5,0!$ \Omega !$, ao circuito e substituindo-se a pilha pelo gerador elétrico, o amperímetro registra a passagem da corrente elétrica de intensidade de 5,0A.

As figuras representam, da esquerda para a direita, respectivamente, o esquema da experiência de Oersted, que permitiu o estabelecimento de uma ligação entre os fenômenos magnéticos e elétricos no início do século XIX, e a curva característica de um gerador elétrico de força eletromotriz !$ \varepsilon !$ igual a 50,0V, a corrente de curto circuito i_cc igual a 5,0A e a resistência da lâmpada igual a 10,0!$ \Omega !$.

Considere o sentido da corrente elétrica como sendo o convencional.

A análise das figuras permite concluir:

O circuito será percorrido por uma corrente de intensidade igual a 5,0A, caso a pilha seja substituída pelo gerador elétrico.

As figuras representam, da esquerda para a direita, respectivamente, o esquema da experiência de Oersted, que permitiu o estabelecimento de uma ligação entre os fenômenos magnéticos e elétricos no início do século XIX, e a curva característica de um gerador elétrico de força eletromotriz !$ \varepsilon !$ igual a 50,0V, a corrente de curto circuito i_cc igual a 5,0A e a resistência da lâmpada igual a 10,0!$ \Omega !$.

Considere o sentido da corrente elétrica como sendo o convencional.

A análise das figuras permite concluir:

Ao fechar o circuito, a agulha da bússola se posiciona perpendicularmente ao fio e o ponteiro do polo norte magnético aponta para o lado direito do fio.

Para se determinar a intensidade da corrente elétrica e a queda de tensão em cada um dos três resistores em associação mista, pode-se realizar um experimento utilizando-se uma fonte de tensão contínua, dois voltímetros, três amperímetros, fios de ligação com pino banana e uma placa de montagem.

A escolha de um gerador elétrico para aquecer uma determinada massa de água contida em um recipiente de vidro, em menor tempo, utilizando-se um aquecedor de imersão de resistência elétrica r, será daquele que possui maior valor da força eletromotriz !$ \varepsilon !$ e a resistência interna igual a r.
