A figura, vista de cima, representa uma peça de acrílico semicircular, fixada no disco graduado, e o conjunto será colocado sobre o trilho de um banco óptico. Considere a região onde ocorre a propagação do feixe luminoso partindo do acrílico para o ar.

Analisando-se essa representação, pode-se afirmar:

O índice de refração relativo do acrílico em relação ao ar é determinado pela razão entre o seno do ângulo de refração e o seno do ângulo de incidência.

A figura, vista de cima, representa uma peça de acrílico semicircular, fixada no disco graduado, e o conjunto será colocado sobre o trilho de um banco óptico. Considere a região onde ocorre a propagação do feixe luminoso partindo do acrílico para o ar.

Analisando-se essa representação, pode-se afirmar:

O fenômeno de refração no dioptro acrílico-ar pode ser observado com nitidez, utilizando-se um diafragma com várias ranhuras e uma lente bicôncava, colocados entre a fonte e o disco.

O princípio de funcionamento de uma fibra óptica pode ser demonstrado, experimentalmente, com uso de um prisma retangular de vidro, de índice de refração igual a !$ \sqrt{2} !$, fazendo incidir um feixe luminoso na interface lateral vidro-ar, com um ângulo de incidência de 30º.

Com base na análise da figura, é correto afirmar:

O módulo do empuxo exercido pela água sobre um corpo completamente submerso e sem tocar nas paredes do recipiente é igual ao acréscimo do módulo do peso que será colocado no prato para equilibrar a balança.

Para se determinar, experimentalmente, a massa específica do ferro, são necessários uma porção de fragmentos de ferro, uma balança, um picnômetro — contendo água até a borda — e um prato, para aparar a água transbordada.

O volume irregular de um sólido homogêneo é determinado, experimentalmente, utilizando-se um dinamômetro e um recipiente contendo água, de densidade μ, considerando-se o módulo da aceleração da gravidade local igual a g.

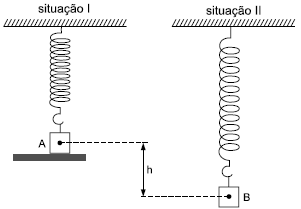

A situação I representa um bloco de massa m preso em uma das extremidades de uma mola de constante elástica k, sem elongação, com o centro de massa do bloco no ponto A, sendo que, na situação II, o apoio é retirado e a mola consegue a elongação máxima h, com o centro de massa do bloco no ponto B, atingindo o equilíbrio. Sabe-se que o módulo da aceleração da gravidade local é g.

Com base na análise da figura, é correto afirmar:

A elongação máxima da mola, h, é determinada algebricamente como sendo kmg.

A situação I representa um bloco de massa m preso em uma das extremidades de uma mola de constante elástica k, sem elongação, com o centro de massa do bloco no ponto A, sendo que, na situação II, o apoio é retirado e a mola consegue a elongação máxima h, com o centro de massa do bloco no ponto B, atingindo o equilíbrio. Sabe-se que o módulo da aceleração da gravidade local é g.

Com base na análise da figura, é correto afirmar:

O módulo da força elástica da mola que atua no bloco, no ponto B, é igual a kh.

A figura representa um bloco que se encontra sobre uma prancha de madeira, de comprimento d e inclinada com um ângulo , em iminência de movimento.

A análise da figura permite afirmar:

O módulo da aceleração adquirida pelo bloco, com o aumento da inclinação da prancha, é igual a gsen!$ \beta !$, sendo !$ \beta \, > \, \theta !$

A figura representa um bloco que se encontra sobre uma prancha de madeira, de comprimento d e inclinada com um ângulo , em iminência de movimento.

A análise da figura permite afirmar:

O valor do coeficiente de atrito estático entre o bloco e a prancha de madeira é obtido determinando a medida da altura h e do comprimento da projeção horizontal do plano inclinado d.
