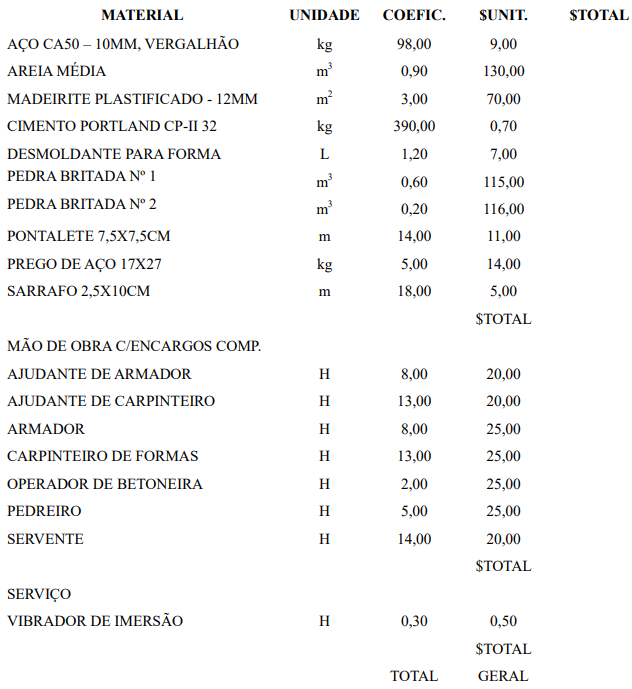

Para se elaborar uma planilha orçamentária sintética, faz-se necessária a elaboração de composições de custo dos diversos serviços que a constituem. A partir dos diversos insumos que compõem o elenco de serviços de uma obra, é possível precificar os serviços em quantidades unitárias, para assim elaborar o orçamento de uma obra em sua totalidade. De acordo com os dados abaixo, elabore a composição de preço para a execução de um metro cúbico de concreto armado completamente executado. Em seguida, marque a alternativa com o preço correspondente.
Dados:
Concreto armado completamente executado – fck = 35MPa;

A execução da instalação de energia elétrica de baixa tensão de uma edificação deverá obedecer aos padrões estabelecidos na NBR 5410. A Contratada terá a responsabilidade de manter com a concessionária os entendimentos necessários à aprovação da instalação e à ligação da energia elétrica. Sobre os critérios para a execução das várias etapas da instalação elétrica de uma edificação, marque a alternativa correta.

Sapata excêntrica de divisa é um recurso utilizado pela engenharia de estruturas e fundações, visando, caso executássemos pilares com sapatas centradas, evitar que tais sapatas entrassem no terreno vizinho, ou que o seu bulbo de tensões pudesse vir a contribuir com acréscimos de tensões indesejadas, por futuras construções vizinhas, provocando possíveis recalques nas imediações. Deseja-se calcular as tensões no terreno, oriundas de uma sapata excêntrica, com a ocorrência de tensões de tração e compressão provocadas pela excentricidade da carga aplicada por um pilar na divisa de uma edificação com o terreno. De acordo com os dados a seguir, calcule as tensões de contato máxima e mínima de uma sapata de divisa, observando a compatibilidade com a tensão admissível do terreno. Em seguida, marque a alternativa correta.

Dados:
P – carga vertical oriunda do pilar da edificação (kgf);
a – lado maior da sapata excêntrica (cm);
b – lado menor da sapata excêntrica (cm);
e – excentricidade da carga aplicada (cm);
σ_adm – tensão admissível no terreno de fundação (kgf/cm²);
σ_{0 max} – tensão de contato máxima (kgf/cm²);
σ_{0 min} – tensão de contato mínima (kgf/cm²);

Valores:
P = 80.000,00kgf;
a = 150,00cm;
b = 120,00cm;
e = 6,00cm;
σ_adm = 5,00kgf/cm²;

Fórmulas:
σ_{0 max} = [P/(a*b)]*[1+(6*e)/b];
σ_{0 min} = [P/(a*b)]*[1-(6*e)/b].

A capacidade real de uma estaca não se identifica com sua capacidade estrutural, porém é fruto da interação do elemento de fundação estaca com o solo no qual ela se encontra confinada. Necessita-se estimar a capacidade de carga efetiva de uma estaca raiz que dará suporte à fundação profunda de uma edificação, cujo terreno apresenta baixa tensão admissível para a concepção de fundações superficiais. Utilizando um método empírico, apropriado a estacas escavadas do tipo raiz, a seguir apresentado, calcule o valor estimado da capacidade de carga admissível para uma estaca raiz com 12,00 m de profundidade e 310 mm de diâmetro, conforme os demais dados apresentados. A seguir, marque a alternativa correta.
Dados:
βo – parâmetro de forma e pressão de injeção da estaca (kgf/cm²);
β1 – parâmetro 1 – interação lateral solo/fuste da estaca;
β2 – parâmetro 2 – interação solo/ponta da estaca;
SPT – Valor do índice de penetração de sondagem;
pi – pressão de injeção da estaca (kgf/cm²);
B – diâmetro final da estaca (cm);
L – comprimento da estaca (cm);
π – considerar o valor = 3,00;
Al – área lateral do fuste (cm²);
Ap – área de ponta da estaca (cm²);
γ – coeficiente de segurança;
C3S – classificado como uma argila muito pouco arenosa;

Valores:
C3S – Parâmetros Solo/Estaca:
β1 = 0,05;
β2 = 1,30;
SPT = 12;
B = 31,00cm
L = 1200,00cm;
pi = 4,00kgf/cm²;
γ = 2,00;

Fórmulas:
βo = 1+ 0,11*pi – 0,01*B;
U = π*B;
Al = U*L;
Ab = (π*B² )/4;
Pl = βo*β1*SPT*Al;
Pp = βo*β2*SPT*Ap;
PR = Pp+Pl;
P_adm = PR/γ.

Para a execução do concreto armado, faz-se necessário o conhecimento do seu componente mais importante, o cimento. A fabricação do cimento se dá a partir de material conhecido como clínquer, uma mistura de calcário, argila e componentes químicos. Além disso, durante o processo de fabricação pode haver a adição de outros materiais, como o gesso, que aumenta o tempo de pega, ou a argila pozolânica, que confere maior impermeabilidade ao concreto. Dentre as alternativas abaixo, assinale a correta em relação ao tipo de cimento e suas características.

O índice de resistência à penetração, em sondagens do tipo SPT é determinado pelo número de golpes correspondente à cravação de 30 cm do amostrador-padrão, após a cravação inicial de 15 cm, utilizando-se corda de sisal para levantamento do martelo padronizado. A perfuração e cravação dinâmica do amostrador-padrão, a cada metro, resulta na determinação do tipo de solo e de um índice de resistência, bem como da observação do nível do lençol freático. Sobre o resultado, expresso em Relatório de Sondagem do tipo SPT, assinale a alternativa correta.

As sondagens de simples reconhecimento do tipo SPT (Standart Penetration Test) são aquelas de tipo usual, mais utilizadas na concepção de projetos, sobretudo na definição de fundações das edificações a projetar. A NBR 8036/83 fixa os critérios e as condições exigíveis na programação das sondagens de simples reconhecimento dos solos destinada à elaboração de projetos geotécnicos voltados à construção de edifícios, abrangendo o número, a localização e a profundidade das sondagens. Sobre os critérios definidos na referida programação, marque a alternativa correta.

O serviço de Locação de Obra é de fundamental importância para o estabelecimento dos limites no espaço físico de uma obra, qualquer que seja sua natureza, ou seja, edificações, vias e afins. Sobre as premissas básicas para a realização desse serviço, é correto afirmar:

A Fiscalização de Obra, sobretudo no setor público, é a atividade exercida de modo sistemático pelo Contratante e seus prepostos, objetivando a verificação do cumprimento das disposições contratuais, técnicas e administrativas, em todos os seus aspectos. Sobre a Fiscalização de obras é correto afirmar:

As noções básicas das Normas Regulamentadoras do Ministério do Trabalho, dentre as quais está a NR-35 que estabelece os requisitos mínimos e as medidas de proteção para o trabalho em altura envolvendo o planejamento, a organização e a execução, de forma a garantir a segurança e a saúde dos trabalhadores envolvidos direta ou indiretamente com essa atividade, são parte importante para os profissionais de engenharia, no gerenciamento de obras, sobretudo no setor público. Sobre a norma regulamentadora citada, assinale a alternativa correta.
