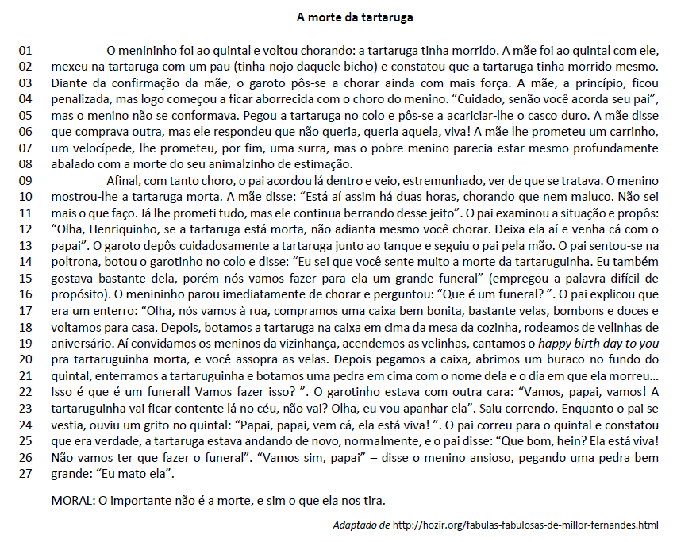

Este trecho “A mãe lhe prometeu um carrinho” (l. 06) está na voz ativa. Se tal trecho for colocado na voz passiva analítica, mantendo-se a mesma estrutura morfossemântica, tem-se qual período simples?

Considere um retificador monofásico controlado de meia, alimentado com tensão de 220 V em corrente alternada, 60 Hz. Sabendo-se que a carga é resistiva e que o ângulo de disparo é igual a 90°, calcule a tensão média de carga, em V. Adote π = 3,14 e √2 =1,41

Em um circuito, um dos terminais de um resistor de 1 kΩ é aplicada a tensão 1 V =1+2sen(ωt) V e o outro terminal é conectado na entrada inversora de um amplificador operacional, e entre a entrada inversora e a saída do amplificador operacional é conectado um resistor de 4 kΩ, a entrada não inversora é aterrada. A tensão de saída é igual a:

Atente ao que se afirma sobre as características do retificador controlado de silício (SCR).

I. Se for disparado pela injeção de corrente de gate e houver uma corrente de anodo maior que a corrente de travamento, ele permanecerá conduzindo, mesmo que a corrente de gate seja removida;

II. Se a tensão de anodo for positiva em relação à de catodo, o SCR pode disparar mesmo sem corrente de gate, desde que a tensão entre anodo e catodo seja superior à tensão de ruptura direta, V_BO;

III. Se a corrente de direta de anodo for reduzida abaixo da corrente de travamento, o SCR passará para o estado de bloqueio, desde que a corrente de gate seja menor que a corrente de manutenção.

Está correto o que se afirma apenas em:

Considere um retificador monofásico não controlado de onda completa em ponte com filtro capacitivo de 1000μF alimentado com tensão de 24 V em corrente alternada 60 Hz. Calcule a tensão média de carga, em V, sabendo-se que a corrente na carga é igual a 120 mA.

Considere tensão direta dos diodos do retificador igual a 0,7 V.

Escreva V ou F conforme seja verdadeiro ou falso o que se define nos itens a seguir, sobre segurança em instalações e serviços em eletricidade, segundo a Norma Regulamentadora NR-10.

(__) Zona de Risco: entorno de parte condutora energizada, não segregada, acessível inclusive acidentalmente, de dimensões estabelecidas de acordo com o nível de tensão.

(__) Alta tensão: tensão superior a 1000 V em corrente alternada ou em corrente contínua, entre fases ou entre fase e terra.

(__) Extrabaixa tensão: tensão não superior a 50 V em corrente alternada ou 120 V em corrente contínua.

(__) Zona controlada: área restrita a trabalhadores autorizados.

Está correta, de cima para baixo, a seguinte sequência:

Como são classificados os equipamentos: botas, luvas, detector de tensão e vestimenta, segundo a Norma Regulamentadora NR-10?

Assinale a alternativa correta, com relação aos transformadores de corrente (TC) e transformadores de potencial (TP).

O diagrama unifilar de uma residência mostra que, na sala, uma lâmpada será comandada por dois pontos diferentes e que duas lâmpadas de dois cômodos vizinhos serão comandadas a partir de um ponto localizado nesta mesma sala. É possível afirmar que:

Um circuito RLC em série é alimentado com uma tensão alternada de 24 V, 60 Hz. Calcule o valor da corrente, em A, através do resistor, sabendo-se que os valores da resistência elétrica é de 3 Ω, da reatância capacitiva é de 1 Ω e da reatância indutiva é de 5 Ω.
