Considere o detalhe de projeto de instalações elétricas esquematizado abaixo. No trecho “b”, estão representados os seguintes tipos de condutores:

Em uma edificação hipotética, considerando-se o nível do piso como referência, o fundo interno do reservatório de água fria está a 3,0m desse piso, tem formato cilíndrico com 2,0m de diâmetro e 3,0m de altura. Quando esse reservatório está com uma lâmina de água de 2,0m em seu interior, qual a pressão que a água da torneira da pia da cozinha pode atingir, estando a sua saída a 1,10m do piso? Para esse trecho, considere que existem 5,0m de tubulação com perda de carga por unidade de comprimento de 0,025m/m, e a soma total das perdas unitárias de todas as conexões é de 2,32m.

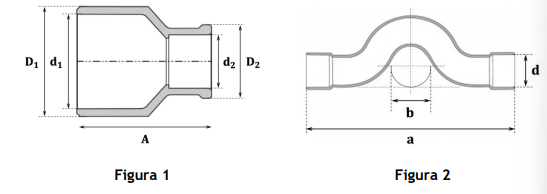

As conexões de instalações hidráulicas ilustradas a seguir são utilizadas para:

Segundo a terminologia usada em projetos de instalações hidráulicas prediais, o conjunto de tubulações que se origina no reservatório e do qual se derivam as colunas de distribuição se denomina:

Marque a alternativa que representa apenas fundações rasas e diretas.

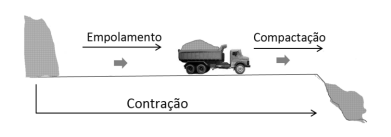

Em uma obra, executou-se corte e aterro de solo. O corte teve 5m³ de volume solo, que após expansão volumétrica, resultou em 5,5m³ transportados pela caçamba. Posteriormente, o mesmo solo foi compactado, gerando 4,5m³ de aterro. Nesse caso, as taxas de empolamento e de contração (em relação ao corte) foram de:

Considere que, em laboratório, o peso específico seco máximo encontrado no ensaio de compactação para um solo foi de 18,0kN/m³ e umidade ótima de 11,0%. O peso específico dos sólidos desse solo é de 2,3g/m³. Para um aterro utilizando esse solo, encontrou-se, pelo ensaio do frasco de areia, após a compactação, um peso específico natural de 16,5kN/m³ e umidade de 10,0% utilizando-se o ensaio Speedy test. Dessa forma, marque a alternativa que mostra o grau de compactação que esse solo atingiu no aterro em campo.

No processo de compactação de solos, existe uma variação de energia de compactação, segundo Proctor, para se realizar o ensaio em laboratório e, posteriormente, se reproduzir a energia escolhida no campo para se obter a melhor característica desse solo. Dessa forma, marque a alternativa que lista as denominações das possíveis energias de compactação, segundo Proctor, em ordem crescente.

Com os ensaios relacionados à classificação da plasticidade do solo, obteve-se que o limite de liquidez foi de 45,00% e o limite de plasticidade foi de 46,00%. Dessa forma, marque a alternativa que descreve a classificação desse solo segundo a sua plasticidade.

Para a caracterização de solos, o ensaio de análise granulométrica possui a função de se entender como a distribuição dos tamanhos das partículas sólidas do solo se distribuem em uma curva em que no eixo das ordenadas estão as aberturas de peneiras em escala logarítmica e no eixo das abscissas, a porcentagem da massa de solo passante nestas. Dessa forma, marque a alternativa que especifica as aberturas das peneiras #10 e #200, assim como qual a peneira separa o solo fino do solo grosso, respectivamente:
