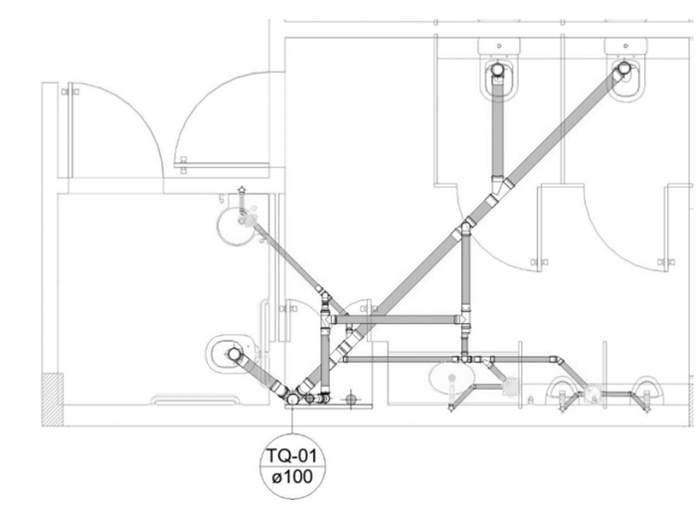

A figura abaixo mostra o projeto de uma instalação sanitária de um banheiro acessível e de um banheiro masculino de uso coletivo em um prédio comercial de múltiplos pavimentos. Os engenheiros responsáveis pelo projeto do prédio pretendem executar esse padrão de instalação sanitária no maior número de pavimentos possível. No entanto, eles constataram que, devido a dificuldades construtivas, todas as contribuições de esgoto desses banheiros deverão ser lançadas em um único tubo de queda já existente (TQ-01), de diâmetro fixo. Após a figura, estão reproduzidas duas tabelas referentes à NBR 8160.

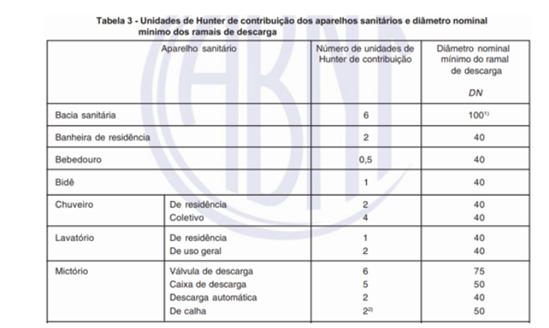

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sis temas prediais de esgoto sanitário - Projeto e execução. Tabela 3.

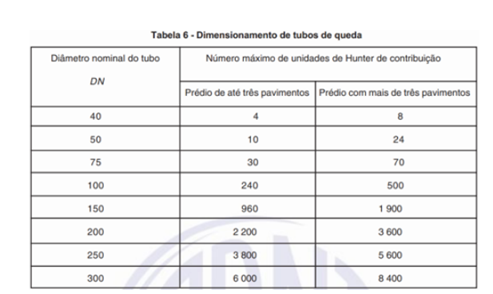

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sis temas prediais de esgoto sanitário - Projeto e execução Tabela 6

Considerando que os mictórios são do tipo com descarga automática e baseando-se nessas tabelas, a quantidade máxima de pavimentos que poderão receber essa configuração de instalação sanitária, sem que seja ultrapassada a capacidade máxima do tubo de queda 01 (TQ-01), é:

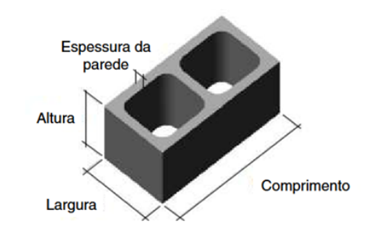

Uma alvenaria está sendo construída com blocos vazados de concreto simples, conforme ilustrado na figura abaixo. O chefe da equipe responsável pela construção pretende executar mais 6 m² de alvenaria até o final do turno e, para isso, solicita ao ajudante que separe a quantidade necessária de blocos para atingir a meta.


Fonte: Adaptada da Figura 01 da NBR 6136/2016

Considerando que o bloco representado na figura tem 190 mm X 190 mm X 390 mm (largura X altura X comprimento) e serão utilizadas juntas de assentamento de argamassa verticais e horizontais com espessura de 10mm, a quantidade de blocos que o ajudante deve separar é:

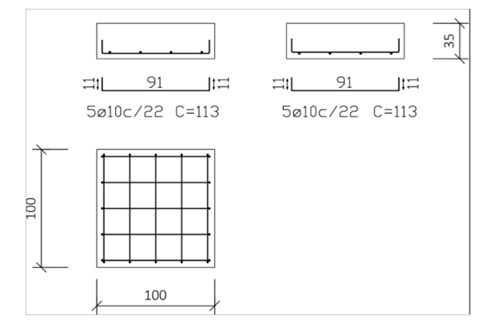

A figura abaixo apresenta o detalhe da geometria de uma sapata isolada e de sua armadura (malha inferior).



Considerando que as cotas estão em centímetros e o peso linear do aço CA-50 de ⌀10mm é igual a 0,62 kg/m, a taxa de aço dessa sapata é de, aproximadamente,

Em uma obra de engenharia, foi necessário realizar a escavação de um certo volume de solo. O engenheiro responsável tomou conhecimento de que foram necessárias 525 viagens de caminhões basculantes com capacidade volumétrica de 8m³ para transportar todo o material. Considerando que o valor do empolamento do referido solo é de 40%, o volume do solo escavado, em seu estado natural (in situ), é de

Ao calcular uma fundação profunda do tipo estaca escavada sem fluido, o engenheiro de estruturas verificou que, devido às tensões atuantes na estaca, seria necessário adicionar apenas a armadura mínima. O comprimento útil mínimo da armadura para a estaca escavada sem fluido deve ser

O ensaio investigativo de solo, realizado por meio de sondagem de simples reconhecimento de solos com ensaio de SPT (Standard Penetration Test), fornece uma série de informações relevantes para o projetista de fundações, como: profundidade e tipos de solos, apontamento da existência de água e da posição de seu nível, além do índice de resistência à penetração N a cada metro. A figura abaixo é a representação de um recorte do perfil de sondagem de um projeto.



Com base nesse recorte, o índice de resistência à penetração N de 15 golpes é verificado na profundidade de

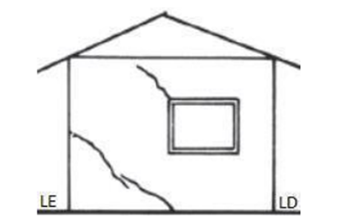

A figura abaixo apresenta trincas inclinadas, surgidas em uma edificação térrea, recém-construída sobre um solo pouco deformável, que não foi devidamente compactado.


Fonte: Thomaz , Ercio. Trincas em edifícios : causas , prevenção e recuperação / Ercio Thomaz . -- 2. ed. rev. e ampl. -- São Paulo: Oficina de Textos , 2020. Figura 6.11 (adaptada).

A causa mais provável para o surgimento dessas trincas é o recalque diferencial, com

Preocupada com a segurança dos futuros estudantes, a diretora de uma escola de ensino básico solicitou ao engenheiro responsável pela obra de modernização das instalações elétricas que recomendasse uma proteção adicional para as tomadas, a fim de proteger as crianças em caso de manuseio descuidado. Nessa situação, considerando que a corrente nominal das tomadas é de até 32 A, o componente de proteção adicional contra choques elétricos indicado é o

Durante a elaboração de um projeto de prevenção e combate a incêndio e pânico para certo estabelecimento, o engenheiro projetista identificou a existência de um tanque para armazenamento de líquido combustível inflamável com capacidade total de 400 L nesse estabelecimento. Com base nessas informações, ele constatou, entre outras, a necessidade de proteção por extintores com capacidade extintora adequada para a classe de incêndio correspondente ao risco específico. Nesse caso, a classe de incêndio é a

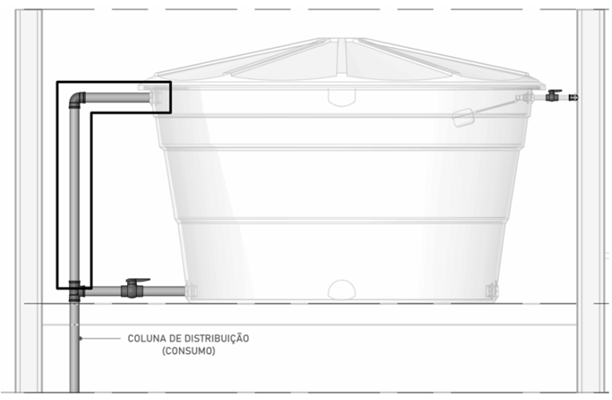

A figura abaixo apresenta a vista lateral de um reservatório superior que alimenta uma edificação de múltiplos pavimentos. Nessa vista, é possível identificar parte dos tubos e das conexões conectados ao reservatório.



Com base nas prescrições da NBR 5626, em sua versão mais recente, que trata de sistemas prediais de água fria e água quente, quanto a projeto, execução, operação e manutenção, bem como nas informações gráficas e textuais expostas na vista, a função do tubo demarcado é de
