Questões do Concurso UFES

963643 Ano: 2014
Disciplina: Engenharia Metalúrgica
Banca: UFES
Orgão: UFES

Provas:

Técnico em Metalurgia
Provas ×

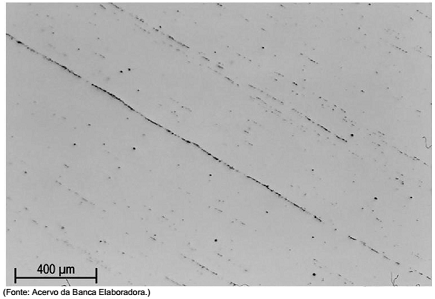

A figura abaixo representa a superfície polida de um aço AISI 1030 sem ataque químico. É observada a presença de diversas inclusões, estando elas acompanhando a direção de laminação a que o material foi submetido.

enunciado 963643-1

A respeito das inclusões, é CORRETO afirmar:

A

A caracterização das inclusões é estabelecida em função de sua fração volumétrica e de sua distribuição e formato.

B

Para a caracterização das inclusões em uma liga ferrosa, é necessário todo o processo de preparação metalográfica e ataque químico.

C

Todas as inclusões nos aços possuem as mesmas características geométricas, pois, devido à característica cerâmica que as inclusões possuem, elas não sofrem deformações como a matriz metálica dos aços.

D

Como as inclusões geralmente têm característica cerâmica, elas são facilmente atacadas pelos reagentes que são utilizados na preparação metalográfica dos aços, e, por essa razão, não se utilizam reagentes para a análise de inclusões.

E

Nas amostras em que se deseja caracterizar as inclusões, a etapa de polimento da região de análise poderá ser dispensada, uma vez que as inclusões são de tamanho macroscópico, não sendo, portanto, sua observação influenciada pelo acabamento da superfície.

Provas

Questão presente nas seguintes provas

963642 Ano: 2014
Disciplina: Engenharia Metalúrgica
Banca: UFES
Orgão: UFES

Provas:

Técnico em Metalurgia
Provas ×

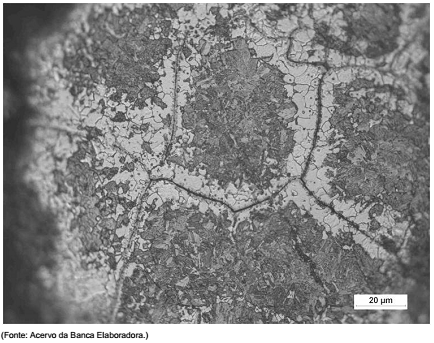

A Figura abaixo refere-se a uma amostra de granalha de ferro utilizada para o processo de corte na indústria de granito. Tal material, geralmente, é à base de uma liga ferrosa com alto teor de carbono. O material é resultado de um processo de fundição e tratamento térmico. Como é possível observar, notam-se duas formações principais nessa microestrutura: internamente, tem-se a martensita, e, nas bordas do grão maior, a ferrita.

enunciado 963642-1

A respeito desse tem a, é CORRETO afirmar:

A

A martensita está internamente no grão maior, porque é mais fácil formá-la, e, como o processo de sua formação não acontece por difusão, quanto menor o grão, maior a possibilidade de formação desta.

B

O tamanho de grão não influencia a transformação martensita, uma vez que ela não depende de nenhum processo de difusão.

C

A ferrita, em função da difusão do carbono e também da taxa de resfriamento do material, é passível de ser formada na borda do grão, quando o material atinge a temperatura de formação de martensita e esta se forma instantaneamente.

D

A temperatura e o tempo a que o material está submetido não influenciarão a transformação martensítica, pois, uma vez que o aço é austenitizado, quando resfriado, toda autenita se transformará em martensita.

E

Somente a ferrita delta poderá se transformar em martensita, pois esta é a primeira parcela do material a se solidificar.

Provas

Questão presente nas seguintes provas

963641 Ano: 2014
Disciplina: Engenharia Metalúrgica
Banca: UFES
Orgão: UFES

Provas:

Técnico em Metalurgia
Provas ×

Os ferros fundidos são ligas metálicas próximas ao eutético do sistema Ferro-Carbono (Fe-C). Considerando a microestrutura desses materiais, a assertiva CORRETA é

A

Os ferros fundidos brancos apresentarão, em sua microestrutura, os seguintes componentes: grafita, perlita e cementita.

B

Os ferros fundidos cinzentos terão matriz basicamente martensítica.

C

A obtenção do ferro fundido maleável é feita a partir do ferro fundido branco por meio de tratamento térmico específico.

D

A formação dos veios de grafita nos ferros fundidos nodulares é conseguida pela maior taxa de resfriamento no molde.

E

O ferro fundido maleável de núcleo branco passa por um tratamento térmico, em atmosfera neutra, no qual o carbono é removido por descarbonetação, não havendo formação de grafita.

Provas

Questão presente nas seguintes provas

963640 Ano: 2014
Disciplina: Engenharia Metalúrgica
Banca: UFES
Orgão: UFES

Provas:

Técnico em Metalurgia
Provas ×

As imperfeições superficiais de natureza estrutural nos metais decorrem de uma variação na sequência dos planos atômicos que resulta no surgimento de um contorno. Baseando-se nisso, é INCORRETO afirmar:

A

Contornos de grãos são as imperfeições superficiais que separam cristais de diferentes orientações, num agregado policristalino.

B

A natureza imperfeita dos contornos dos grãos permite que eles possam ser visualizados ao microscópio óptico de luz refletiva, pois a luz incidente se dispersa.

C

Imperfeições superficiais que separam duas orientações cristalográficas que são imagens espelhadas uma da outra são chamadas contornos de macla.

D

Os contornos de grãos, devido a sua natureza organizacional, são mais difíceis de serem atacados quimicamente do que a rede cristalina.

E

As maclas podem se originar durante o crescimento de um cristal ou durante uma deformação.
