Portas ou circuitos lógicos são dispositivos que operam um ou mais sinais lógicos de entrada para produzir uma e somente uma saída, dependente da função implementada no circuito. São geralmente usadas em circuitos eletrônicos, por causa das situações que os sinais deste ipo de circuito podem apresentar: presença de sinal, ou “1”; e ausência de sinal, ou “0”.
Disponível em: https://pt.wikipedia.org/wiki/Porta_l%C3%B3gica. Acesso em: 20 fev. 2019.

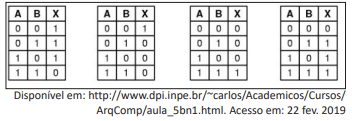

Para a tabela verdade apresentada a seguir, é correto afirmar que, em ordem, as portas lógicas são:

Para o adequado desligamento de um motor de corrente contínua, excitação derivação, é correto afirmar que a sequência da desenergização deve iniciar por

O isolamento das partes ativas das máquinas elétricas é realizado por meio de materiais elétricos isolantes que absorvem umidade. No caso de avaliação do nível de resistência do isolamento do circuito, é utilizado o seguinte aparelho:

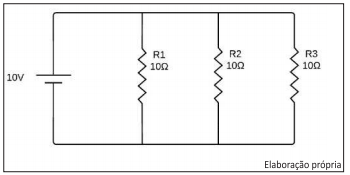

Considerando o circuito elétrico mostrado na figura, a corrente que circula no resistor R1 é igual a

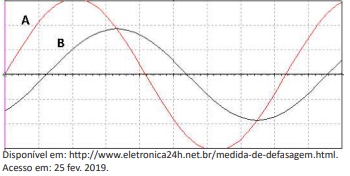

O osciloscópio é um instrumento que representa de forma gráfica os sinais elétricos – normalmente a parir de dois canais de entrada. Analise a seguinte figura.

Para a figura apresentada, sabendo-se que a escala horizontal do osciloscópio é 2 ms/div e a vertical, para as duas formas de onda, é igual a 50 V, assinale a alternativa correta.

Com relação às características básicas de Controladores Lógicos Programáveis (CLP), é correto afirmar que

O acionamento das máquinas elétricas agrega, em seus dispositivos, a proteção do próprio equipamento, dos circuitos alimentadores e do operador do sistema. Considerando os diversos ipos de acionamento, assinale a alternativa correta.

Instrumenta-se um Motor Elétrico Trifásico 10 [cv] de potência e 3.480 [rpm] de rotação nominal com objetivo de medir o torque e o seu nível de vibração. Para obtenção dessas grandezas, os sensores utilizados, respectivamente, são

Os materiais ferromagnéticos estão presentes em vários dispositivos eletromagnéticos. Um bom material ferromagnético é caracterizado por

A potência elétrica absorvida por um equipamento pode ser decomposta em suas componentes ativa (dada em Wats), reativa (cuja unidade é Volt Ampère Reativo) e aparente (dada em Volt Ampère) de acordo com o triângulo das potências. Assim, se uma carga possui potência ativa igual a 30 kW, potência reativa igual a 40 kVAr, qual o valor da sua potência aparente?
