O sistema trifásico é a forma comum da geração, transmissão e distribuição de energia elétrica em corrente alternada e utiliza três ondas senoidais defasadas em 120 graus. Neste sistema, são definidas as tensões de linha e de fase. Identifique, no sistema trifásico da figura abaixo, as tensões de fase e as tensões de linha.

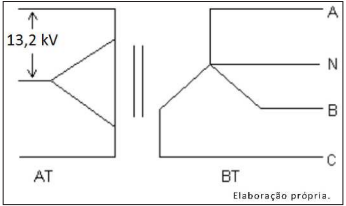

O transformador rebaixador Dyn1 apresentado na figura abaixo tem relação de transformação 60:1. Quais são, respectivamente, as tensões de fase e de linha no lado de baixa tensão?

Um transformador com núcleo envolvente (monofásico) foi submetido a um ensaio a vazio (VZ) e afirma-se que os dados obtidos são: P_VZ=40 W, I_VZ=1,5 A, V_VZ=240 V e R_primário=10 Ω. Determine a perda no núcleo (P_núcleo) do transformador.

Um osciloscópio foi utilizado para medir tensão e corrente de uma das fases que alimentam um motor de indução trifásico em operação, em regime permanente e sem correção do fator de potência. Assinale a alternativa correta.

As Leis de Kirchhof foram criadas e desenvolvidas pelo físico alemão Gustav Robert Kirchhof. Nestas leis foi introduzido o conceito de malha, que seria um circuito fechado de componentes elétricos e/ou eletrônicos. No circuito da figura, abaixo temos uma malha formada pela Fonte V_dc = 5 V; R₁ = 2 kΩ; R₂ = R₃ = R₄ = 1kΩ. Conforme a 2ª Lei de Kirchhof (Lei das Tensões ou Lei das Malhas), os valores das quedas de tensão (V_R = R.I) nos resistores devem ser:

Determine o rendimento do transformador monofásico para um FP=0,8 atrasado, sendo V_primário= 110 V, V_secundário= 220 V, I_primário=2,0 A e I_secundário=1,0 A.

Determine a frequência de uma forma de onda quadrada ajustada no gerador de funções para um Duty Cicle % = 10 % e T_ON = 10 ms.

Um forno elétrico possui uma tensão de alimentação de 120 V e consome uma corrente de 15 A quando está aquecido. Dadas essas condições, qual o valor da resistência ôhmica no forno elétrico?

Marque a alternativa que contém apenas ajustes disponíveis em um gerador de sinal.

Um motor de indução trifásico de 4 polos e frequência de 60 H_Z funciona em plena carga na velocidade de 1.790 rpm. Nessas condições, calcule o escorregamento do motor
