Uma universidade está adotando práticas de eficiência energética. Uma delas é a substituição de destiladores convencionais por equipamentos de osmose reversa. Considerando que o kWh custe R$ 0,80, a demanda seja de 20 litros por destilador por dia e que serão feitas 50 substituições, calcule a economia percentual de energia e o valor em R$ economizado por dia.
Destilador convencional: P = 7,0 kW Produtividade: 10 litros por hora
Osmose reversa: P = 70W Produtividade: 20 litros por hora

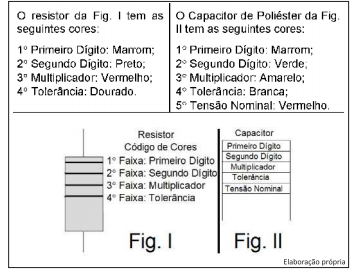

O resistor e o capacitor são dispositivos elétricos muito utilizados em circuitos. Muitas vezes, seu valor é identificado por meio de um código de cores. Identifique o valor do resistor e do capacitor de poliéster apresentados seguindo a orientação da tabela e da figura a seguir.
Os valores nominais do resistor e do capacitor são, respectivamente,

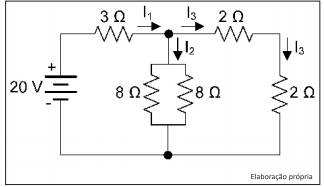

Calcule a corrente I₂ , conforme apresentada no circuito resistivo abaixo.

Um sistema trifásico com tensão de 220 V e sequência positiva está conectado a uma carga triângulo equilibrada com impedância de 10∠30° Ω. Determine as correntes de linha em valores aproximados para I _a , I _b e I _c .

O osciloscópio é um instrumento de medida de sinais elétricos/eletrônicos que representa de forma gráfica as duas dimensões do sinal. O eixo vertical (y) representa a intensidade do sinal (tensão) e o eixo horizontal (x) representa o tempo. Observando a tela do osciloscópio na figura abaixo, qual a amplitude pico a pico (V_pp ) do sinal e qual a sua frequência?
Dados: • A Escala Vertical está em 1 Volt/divisão; • A Escala Horizontal está em 10 ms/divisão; • A ponta de prova está na posição X1.

Fonte simétrica é uma fonte de alimentação com duas tensões de saída, sendo uma positiva (V+) e outra negativa (V-). A fonte simétrica é utilizada, por exemplo, na alimentação de amplificadores operacionais. Em um laboratório existem duas fontes simples de 12 V cada, conforme a figura a seguir. Qual a forma correta de interligá-las para obter uma fonte simétrica de -12 V, 0 (terra) e + 12 V?

Calcule a potência dissipada no rotor (P_rotor) do motor de indução trifásico de 2 polos, frequência de 60 H_Z , corrente de 10 A, resistência de enrolamento de 0,5 Ω/fase e que opera na velocidade de 3.580 rpm com uma potência de 10 kW.

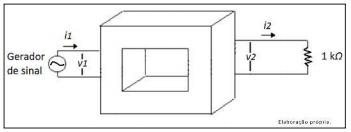

O transformador da figura a seguir é ideal.

Considerando a corrente i1 = 0,01A e a tensão V2 = 1V, qual é o ajuste da tensão V1 do gerador de sinal senoidal?

O transformador de uma fonte de alimentação tem por objetivo abaixar a tensão de 127 V_ef (primário) para 12 V_ef (secundário). O enrolamento primário deste transformador tem 1000 espiras e uma corrente elétrica de 1 A (i_P ). O enrolamento secundário deste transformador tem 100 espiras. Considerando um transformador ideal, qual é a corrente elétrica do enrolamento secundário desse transformador?

Um disjuntor tripolar termomagnético curva C protege o circuito que alimenta um motor de indução trifásico. Foi relatado à equipe de manutenção que este disjuntor, após muito tempo funcionando corretamente, passou a desarmar frequentemente. Qual das alternativas abaixo é uma possível causa?
