A questão refere-se especificamente aos ensaios de compactação convencionalmente realizados em um laboratório de solos (ensaios Proctor Normal e Proctor Modificado). Nesses ensaios, a compactação do solo é feita mediante a aplicação de uma energia mecânica externa, de impacto, induzida pela energia potencial de um soquete em queda, com massa e altura especificados para cada ensaio.

As figuras abaixo indicam a aplicação dos quatro primeiros golpes do soquete em uma camada de solo disposta no cilindro padrão de compactação.

Assinale a alternativa cuja figura indica a ordem correta desses primeiros quatro golpes.

A questão refere-se especificamente aos ensaios de compactação convencionalmente realizados em um laboratório de solos (ensaios Proctor Normal e Proctor Modificado). Nesses ensaios, a compactação do solo é feita mediante a aplicação de uma energia mecânica externa, de impacto, induzida pela energia potencial de um soquete em queda, com massa e altura especificados para cada ensaio.

Os dados abaixo apresentam os valores padronizados dos parâmetros correspondentes ao ensaio Proctor Normal de compactação:

• Massa do soquete: 2,5 kg.
• Altura de queda: 30,5 cm.
• Número de golpes por camada: 26.
• Volume do molde: 1000 cm3.

Adotando um valor de aceleração da gravidade g = 10 m/s², calcule a energia (em kJ/m³) induzida em cada camada de solo compactada em laboratório. O valor obtido é da ordem de:

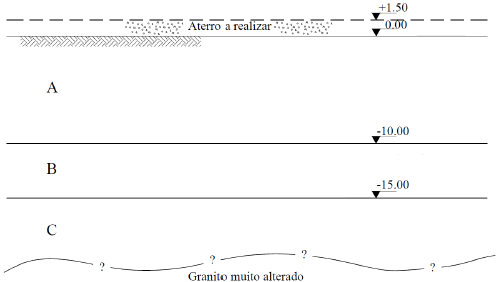

A questão refere-se à figura abaixo, que mostra o perfil geotécnico de um solo residual constituído por três camadas sobrejacentes a uma formação rochosa granítica.

A fronteira entre essa formação rochosa e a camada imediatamente superior é, em muitas zonas, mal definida, como indicado na própria figura. O nível de água (NA) do terreno pode oscilar desde a superfície até 10,0 m de profundidade. Um aterro de 1,5 m será executado na superfície do terreno.

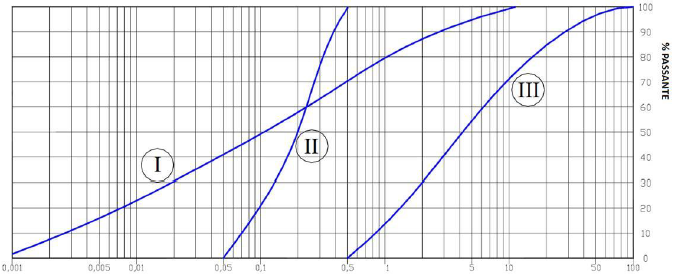

Ensaios de laboratório foram realizados e alguns resultados estão indicados na tabela e na figura abaixo.

(*) para S = 100%

Observações importantes: Na tabela, as linhas 1, 2 e 3 não correspondem, necessariamente, pela ordem indicada, às camadas A, B e C, assim como, no gráfico, as curvas granulométricas I, II e III não correspondem, necessariamente, pela ordem indicada, aos solos 1, 2 e 3 da tabela.

Assinale a alternativa que expressa a correspondência correta entre as três camadas do perfil geotécnico e as curvas granulométricas do gráfico.

A questão refere-se à figura abaixo, que mostra o perfil geotécnico de um solo residual constituído por três camadas sobrejacentes a uma formação rochosa granítica.

A fronteira entre essa formação rochosa e a camada imediatamente superior é, em muitas zonas, mal definida, como indicado na própria figura. O nível de água (NA) do terreno pode oscilar desde a superfície até 10,0 m de profundidade. Um aterro de 1,5 m será executado na superfície do terreno.

Ensaios de laboratório foram realizados e alguns resultados estão indicados na tabela e na figura abaixo.

(*) para S = 100%

Observações importantes: Na tabela, as linhas 1, 2 e 3 não correspondem, necessariamente, pela ordem indicada, às camadas A, B e C, assim como, no gráfico, as curvas granulométricas I, II e III não correspondem, necessariamente, pela ordem indicada, aos solos 1, 2 e 3 da tabela.

Assinale a alternativa que expressa a correspondência correta entre as três camadas do perfil geotécnico e os solos da tabela.

Em relação aos procedimentos experimentais para a preparação de amostras de solos para a realização de ensaios de granulometria e plasticidade em laboratório, analise as seguintes afirmações:

I. Um solo seco ao ar ainda mantém uma umidade residual chamada "umidade higroscópica", que tende a ser desprezível apenas em solos granulares.

II. Do solo seco ao ar e destorroado que passa na peneira 10 (2,0 mm), retiram-se quantidades suficientes de solo para a realização dos ensaios de peneiramento fino, sedimentação e densidade das partículas sólidas.

III. Os ensaios de limite de liquidez e limite de plasticidade utilizam como amostras cerca de 150 a 200 g de solo seco ao ar e passante na peneira 40 (0,42 mm).

Assinale a alternativa que apresenta as afirmativas corretas.

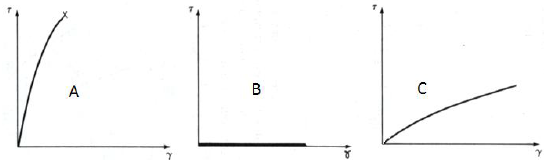

Os gráficos abaixo representam o comportamento tensão-deformação de amostras de um solo argiloso sob diferentes estados de consistência (diferentes valores de teores de umidade).

Esses comportamentos traduzem, na sequência de A até C, os comportamentos do solo argiloso sob os seguintes teores de umidade:

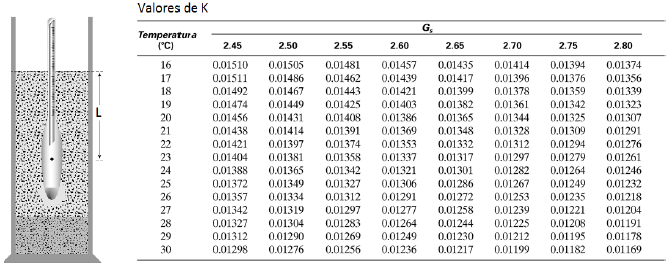

Num ensaio de sedimentação em meio aquoso, o diâmetro das partículas em sedimentação depende da densidade (G_s) e forma das partículas sólidas e da natureza e viscosidade (\( η \)) do líquido (função da temperatura t do ensaio). Admitindo-se que as partículas do solo sejam esféricas e considerando-se a validade da chamada lei de Stokes, o diâmetro D das partículas, numa dada profundidade L (ver figura abaixo) num dado tempo t após o início da sedimentação, seria expresso por

\( D(mm) = \sqrt {\dfrac {30\eta} {G_s - 1}} \sqrt {\dfrac {L} {t}} = K \sqrt {\dfrac {L(cm)} {t(min)}} \)

sendo o coeficiente K obtido a partir dos valores sistematizados na tabela abaixo.

Considerando-se que um ensaio de sedimentação foi realizado sob uma temperatura de 24°C, sendo L = 9,2 cm e G_s = 2,7, pode-se afirmar que, uma hora após o início da sedimentação ao longo do comprimento L da suspensão,

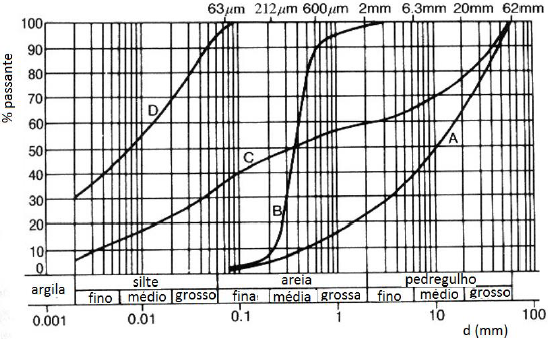

A figura abaixo apresenta as curvas granulométricas de quatro solos designados como A, B, C e D. Essas curvas são correlacionadas com uma escala granulométrica associada à figura e com a indicação de algumas aberturas de peneiras.

Com base nas curvas granulométricas dadas e na escala granulométrica associada, assinale a alternativa que apresenta a porcentagem de areia do solo C e a porcentagem de finos do solo D, respectivamente.
