Um dos ruídos mais produzidos em sistemas de medição é o acoplamento capacitivo ou elétrico que é resultado da interação dos campos elétricos entre os circuitos devido, muitas vezes, à proximidade de cabos condutores. Para exemplificar o acoplamento capacitivo, pode-se apresentar o modelo descrito mostrado na Figura a cujo circuito equivalente é apresentado na Figura b. Nesta figura, V₀ é a tensão do ruído produzido pela proximidade do condutor 1 com tensão V_i.

Figura – Esquemas para determinação de ruído devido a acoplamento capacitivo.

A equação que determina o valor de V₀ pode ser escrita como:

Nos circuitos em ponte onde o sinal de medida pode ser menor que o ruído da medição, pode-se utilizar amplificador operacional (AmpOp) com o circuito descrito na Figura. O emprego do AmpOp com este arranjo tem a vantagem de eliminar o componente comum às duas entradas.

Figura – Sugestão de circuito com amplificador operacional para arranjos de medição.

A tensão de saída Vs dessa configuração pode ser determinada por:

Ao constatar uma baixa isolação entre uma fase e o terra de uma instalação, foi realizado um arranjo de medição em ponte, para localizar o ponto da falha, empregando o Método de Murray, mostrado esquematicamente pela Figura. Nesta figura, R é a resistência por metro do condutor de comprimento l, ao longo do qual onde ocorreu a falha. Um condutor, de mesmo comprimento l e com resistência por metro R', é empregado como retorno. Um galvanômetro é indicado na figura como G.

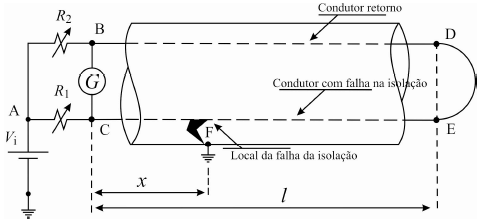

Figura – Arranjo de localização de falha de isolação em instalações elétricas.

Considerando que o ponto onde ocorreu a falha F é distante de !$ x !$ metros do ponto de conexão C e desprezando as resistências das conexões do arranjo de medição, a distância da falha da isolação pode se determinada pela equação:

As características de um instrumento de medição são também aplicáveis a um sistema de medição. Estas características descrevem o comportamento do sinal de saída (ou sinal de resposta) de um sistema de medição diante um sinal de entrada (normalmente chamado de excitação). Assim, por exemplo, existe a característica definida pela variação do sinal medido, na saída, pela variação do sinal de excitação, que é chamado de:

Para assessorar atividades de ensino, pesquisa e extensão, o engenheiro eletricista deve possuir conhecimento de instrumentos de medida e arranjos de medição. A questão apresenta alguns aspectos deste conhecimento.

Ao executar a medição de uma variável, utiliza-se um instrumento que, pelas imperfeições na sua construção e pelas variáveis ambientais não controláveis, realiza medições com erros. Por menor que sejam, os erros sempre estão presentes nas medidas experimentais. Neste contexto se poderia afirmar que:

1 – Erro relativo e erro absoluto de uma medição estão relacionados com a determinação e a indeterminação de um valor de referência, respectivamente, obtido por calibração;

2 – O erro aleatório da medição pode ser reduzido pelo aumento de números de observações ou de ensaios;

3 – O erro sistemático de medição é denominado tendência, pois representa erros devido a imperfeições do instrumento ou do sistema de medição;

4 – Erro sistemático não pode ser quantificado e, consequentemente, não pode ser encontrado um fator de correção para a medida;

5 – A incerteza na medição não é o mesmo que erro na medição, pois a incerteza assume um valor, e o erro, uma faixa de valores.

Estão corretas as afirmações:

Uma das principais preocupações no desenvolvimento e na execução de projetos de instalações elétricas diz respeito a dispositivos e circuitos de proteção para garantir a segurança pessoal e patrimonial. A questão apresenta alguns aspectos do conhecimento necessário para projetar e executar instalações seguras.

O estudo de compatibilidade eletromagnética deve garantir o bom funcionamento dos equipamentos e dos sistemas de informação, permitindo a convivência das instalações elétricas de potência, circuitos de sinal e sistemas de proteção contra sobrecorrente e sobretensão. Neste contexto e sob o que descreve a NBR54120 se poderia afirmar que:

1 – é recomendável o uso do esquema de aterramento TN-S para melhorar a compatibilidade eletromagnética;

2 – é recomendável o uso do esquema de aterramento TN-C para melhorar a compatibilidade eletromagnética;

3 – a ligação de equipotencialização tem como objetivo evitar diferenças de potencial perigosas entre massas e entre massas e outros elementos condutivos estranhos à instalação;

4 – a conexão da blindagem de proteção ao conjunto equipotencial não é uma exigência que figura nas normas de equipamentos;

5 – a existência de tipos de aterramento de proteção e funcional em uma instalação indicam a existência de condutores de aterramento funcional, de proteção e de proteção e aterramento funcional.

Estão corretas as afirmações:

Uma das principais preocupações no desenvolvimento e na execução de projetos de instalações elétricas diz respeito a dispositivos e circuitos de proteção para garantir a segurança pessoal e patrimonial. A questão apresenta alguns aspectos do conhecimento necessário para projetar e executar instalações seguras.

A sobretensão é definida pela NBR5410 como uma tensão cujo valor de crista é maior que o valor de crista correspondente à tensão máxima de um sistema ou equipamento elétrico. A respeito de sobretensão, a norma também afirma que:

1 – pode ter origem, atmosférica, manobra ou decorrente de faltas;

2 – os dispositivos de proteção contra sobretensão devem estar localizados na origem da instalação;

3 – os dispositivos de sobretensão devem ter capacidade de, no mínimo, 10kA, como regra geral, e de 20kA para áreas críticas;

4 – os dispositivos de proteção contra sobretensão devem ser instalados a jusante do dispositivo DR e a montante do dispositivo de seccionamento;

5 – quando utilizada a proteção em cascata, deve ser efetuada a coordenação adequada, entre os vários estágios, da tensão nominal e da corrente de descarga dos dispositivos de proteção, desde a origem da instalação até os equipamentos a serem protegidos.

Estão corretas as afirmações:

Uma das principais preocupações no desenvolvimento e na execução de projetos de instalações elétricas diz respeito a dispositivos e circuitos de proteção para garantir a segurança pessoal e patrimonial. A questão apresenta alguns aspectos do conhecimento necessário para projetar e executar instalações seguras.

Uma regra fundamental da proteção contra choque elétrico é que:

• partes vivas perigosas não devem ser acessíveis e que
• partes condutivas acessíveis (massas) não devem oferecer perigo, mesmo que, em caso de falha, tornem-se acidentalmente vivas.

Esta regra, sugerida pela NBR5410, induz ao conceito de proteção básica e proteção supletiva (também chamada de proteção de retaguarda, para o caso de falha da proteção básica). Neste contexto se poderia afirmar que:

1 – A proteção básica é constituída pela isolação ou por limitação de tensão;

2 – O sistema SELV apresenta uma proteção básica através da limitação da tensão e uma supletiva provida pela separação de circuitos;

3 – O seccionamento automático da alimentação é uma proteção supletiva que depende da garantia da equipotencialização da proteção;

4 – O dispositivo diferencia (DR) é um dispositivo supletivo de seccionamento automático e seu arranjo de instalação depende do esquema de aterramento;

5 – O dispositivo de proteção de sobrecorrente é um seccionamento automático de proteção supletiva que é admitido pela norma somente para o esquema de aterramento TT.

Estão corretas as afirmações:

Uma das principais preocupações no desenvolvimento e na execução de projetos de instalações elétricas diz respeito a dispositivos e circuitos de proteção para garantir a segurança pessoal e patrimonial. A questão apresenta alguns aspectos do conhecimento necessário para projetar e executar instalações seguras.

A sobrecorrente é descrita pela NBR5410 como uma corrente que excede valor nominal e pode ser do tipo sobrecarga ou corrente de falta que pode causar danos a pessoas e a instalações. A respeito da sobrecorrente e sua proteção, descritas pela NBR5410, se poderia ainda afirmar:

1 – A corrente de curto-circuito é um caso particular de corrente de falta resultante de falhas diretas entre condutores de fase e/ou entre condutor(es) de fase e condutor neutro;

2 – Os disjuntores têm como função a proteção dos circuitos contra sobrecorrente chamados de termomagnéticos quando equipados de disparador térmico (para tipicamente corrente de curto-circuito) e disparador magnético (tipicamente corrente de sobrecarga);

3 – O disparador térmico de um disjuntor termomagnético possui característica de tempo instantâneo e o disparador magnético características de tempo inverso;

4 – O dispositivo fusível é constituído de base, porta fusível, fusível, indicador e eventualmente, percussor, possui característica de limitador de corrente prevista pela IEC;

5 – Uma das exigências básicas da proteção contra sobrecorrente é que haja coordenação de proteção com condutor e entre dispositivos de proteção, devendo a corrente nominal daqueles instalados a montante ser sempre inferior àqueles a jusante.

Estão corretas as afirmações:

Uma das principais preocupações no desenvolvimento e na execução de projetos de instalações elétricas diz respeito a dispositivos e circuitos de proteção para garantir a segurança pessoal e patrimonial. A questão apresenta alguns aspectos do conhecimento necessário para projetar e executar instalações seguras.

O aterramento da partes condutivas sujeitas à energização no caso de defeito na isolação, é um procedimento de segurança obrigatório nas instalações elétricas. A Figura apresenta um diagrama que representa um dos esquemas de aterramento sugerido pela NBR5410.

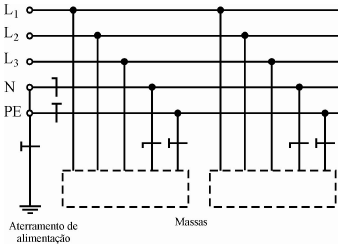

Figura – Um dos esquemas de aterramento sugerido pela NBR 5410.

A classificação deste esquema, conforme a norma, é:
