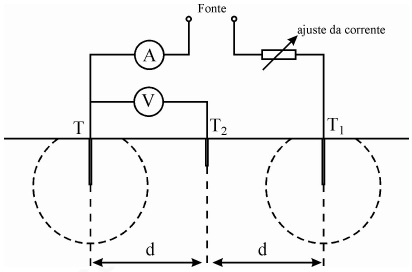

Observe a Figura, que apresenta o arranjo para medição da resistência de aterramento descrito pela NBR5410 como um Método Convencional. Neste arranjo, a resistência de aterramento dos eletrodos é determinada pela tensão entre T e T₂ dividida pela corrente entre T e T₁. Sobre esta medição se poderia afirmar que:

1 – Emprega-se uma tensão de ensaio em corrente contínua;

2 – Verifica-se que existe influência entre eletrodos quando duas novas medições com T₂, deslocado de seis metros de um lado e do outro em relação ao ponto médio entre T e T₁, apresentam medidas semelhantes;

3 – Deve-se verificar a influência entre eletrodos, deslocando T₂. Caso haja diferença substancial nas medições, deve-se aumentar a distância entre T e T₁;

4 – Deve-se obter a medição de uma corrente de valores constante que circula entre o eletrodo de aterramento T e o eletrodo auxiliar T₁, onde T₁ deve estar localizado na zona de influência de T;

5 – Deve-se verificar a influência entre eletrodos deslocando T₂. Caso haja diferença substancial nas medições, deve-se diminuir a distância entre T e T₁.

Figura - Arranjo para medição da resistência de aterramento através do Método Convencional.

Está (ão) correta (s) a (s) afirmativa (s):

A manutenção das instalações elétricas deve ser realizada atendendo pelo menos aos requisitos descritos pela NBR5410. Um dos itens desta norma refere-se aos diferentes tipos de manutenção e sua periodicidade, de onde se poderia afirmar que:

1 – quanto maior for a importância do sistema, menor a periodicidade da manutenção para evitar desligamentos e atender disponibilidade no fornecimento da energia elétrica;

2 – a classificação das influência externa não interfere na periodicidade da manutenção, pois a ocorrência destas influências são inesperadas;

3 – a verificação de rotina é uma atividade da manutenção que pode ocasionar uma manutenção corretiva;

4 – a verificação de rotina é uma atividade da manutenção em que são realizados reparos nas instalações;

5 – ao término da verificação de rotina e após estabelecimento das condições normais de funcionamento, deve ser efetuado um teste geral de funcionamento, simulando todas as situações de comando, seccionamento, proteção e sinalização.

Estão corretas as afirmações:

Os ensaios de campo realizados na entrega das instalações elétricas devem ser realizados onde forem aplicáveis e, segundo a NBR5410, preferencialmente na seguinte ordem:

• ensaio de continuidade de condutores;
• ensaio de resistência de isolamento;
• ensaio de seccionamento automático da alimentação;
• ensaio de tensão aplicada; ensaio de funcionamento; e
• ensaio de separação elétrica dos circuitos.

Para estes ensaios se poderia afirmar:

1 – As medições dos ensaios de resistência de isolamento devem ser realizadas em corrente alternada;

2 – As medições dos ensaios de resistência de isolamento devem ser realizadas em corrente contínua;

3 – Os procedimentos para verificação da proteção por seccionamento automático da alimentação dependem do esquema de aterramento;

4 – A medição da resistência do eletrodo de aterramento não é um procedimento do ensaio de funcionamento do circuito;

5 – O ensaio de tensão aplicada é em corrente contínua e deve ser realizada em equipamento montado ou construído no local da instalação.

Estão corretas as afirmações:

Segundo a NBR5410, a inspeção visual, realizada antes da entrega das instalações elétricas, deve preceder os ensaios de campo e deve ser realizada com a instalação desenergizada. A respeito da inspeção visual se poderia afirmar:

1 – A inspeção visual é realizada após o trabalho de verificação dos documentos e a constatação de que as instalações estão em conformidade com as normas aplicáveis;

2 – A inspeção visual é um trabalho de campo para o qual é suficiente confirmar se os componentes elétricos permanentemente conectados foram corretamente instalados, além de não apresentar danos visíveis, de modo que não restrinja seu funcionamento adequado e sua segurança;

3 – A escolha dos dispositivos de proteção, seccionamento e das medidas de proteção à luz das influências externas pertinentes não fazem parte da inspeção visual;

4 – Na inspeção visual, devem-se verificar os documentos e confirmar se os componentes foram corretamente selecionados e instalados, além de não apresentar danos visíveis, de modo que não restrinja seu funcionamento adequado e sua segurança;

5 – A escolha dos dispositivos de proteção, seccionamento e das medidas de proteção à luz das influências externas pertinentes faz parte da inspeção visual.

Estão corretas as afirmações:

Antes da entrega de serviços de implantação ou de reforma, as instalações elétricas de baixa tensão, de qualquer tipo, segundo a NBR5410, devem se submetidas a uma verificação final. Neste contexto se poderia afirmar:

1 – Os trabalhos necessários para verificação final das instalações são divididos em de escritório e de “campo”, isto é, no local da instalação;

2 – Nos ensaios de campo, é suficiente constatar se os equipamentos e dispositivos atendem a suas funções;

3 – A verificação da eficiência das instalações é um dos objetivos do ensaio de campo;

4 – Os ensaios de campo são divididos em inspeção visual e ensaios;

5 – A inspeção visual compreende o exame dos documentos da instalação.

Estão corretas as afirmações:

A Carta Magna Brasileira de 1988, combinada com a Emenda Constitucional 19, de 1998, prescreve que são estáveis os servidores nomeados para cargo de provimento efetivo em virtude de concurso público, após o cumprimento de formalidades obrigatórias e legais. O servidor público estável só perderá o cargo:

Ao entrar em exercício, de acordo com a Lei nº 8.112, de 11 de dezembro de 1990 (EMC 19), o servidor nomeado para o cargo de provimento efetivo ficará sujeito a estágio probatório por período de 3 (três) anos, durante o qual a sua aptidão e capacidade serão objeto de avaliação para o desempenho do cargo. Para a concretização do ato, serão observados os seguintes fatores:

O concurso público conforme contempla a Lei nº 8.112, de 11 de dezembro de 1990, combinado com a Lei nº 9.527, será de provas ou de provas e títulos, podendo ser realizado em duas etapas, conforme dispuserem a lei e o regulamento do respectivo plano de carreira. A inscrição do candidato será condicionada ao pagamento do valor fixado no edital, quando indispensável ao seu custeio, e ressalvadas as hipóteses de isenção nele expressamente previstas. Com base na referida norma legal, o concurso público terá validade até

A Lei nº 8.112, de 11 de dezembro de 1990, dispõe sobre o regime jurídico dos servidores públicos civis da União, das autarquias e das fundações públicas federais. O provimento dos cargos públicos far-se-á mediante ato da autoridade competente de cada Poder, em conformidade com a referida Lei. As formas de provimento de cargo público são:

Acerca do hardware de um computador, marque V para as alternativas verdadeiras e F para as falsas:

( ) A velocidade do processador de um computador é medida em bits por segundo.

( ) A capacidade de armazenamento de um pen drive é medida em hertz.

( ) A memória ROM é a memória volátil do computador.

( ) O mouse sem fio necessita de um receptor USB para ser utilizado.

( ) A Unidade de Controle é um dos componentes da Unidade Central de Processamento.

A sequência correta, de cima para baixo, é:
