Os processos de envelhecimento e deterioração do concreto armado podem ser classificados em mecânicos, físicos, químicos, biológicos e eletromagnéticos. Assinale a alternativa que NÃO corresponde a um processo químico de deterioração das estruturas de concreto.

Em um processo de análise granulométrica de agregados para a produção de concreto, é necessário determinar o diâmetro máximo do agregado graúdo. Esse valor é definido pela abertura da peneira que retém, de forma acumulada, no máximo, o seguinte percentual da amostra do agregado:

As estacas escavadas são elementos de fundação profunda executados por escavação do solo, podendo ou não contar com revestimento ou estabilização durante a sua execução. Elas são amplamente utilizadas em obras devido à sua versatilidade e à capacidade de resistir a altas cargas, através da combinação da resistência ao longo de sua superfície lateral e da resistência da sua ponta. NÃO é um exemplo de estaca escavada:

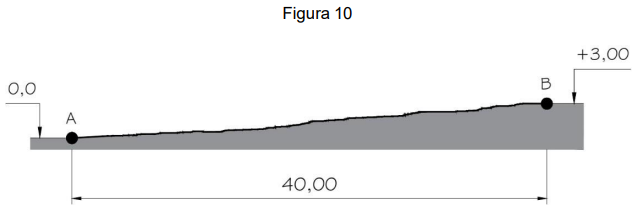

A Figura 10 apresenta um corte com a variação de nível de um determinado terreno. No ponto A o nível é de 0,0 m e no ponto B o nível sobe para 3,0 m.



Sabendo que a distância entre os pontos A e B é de 40 m, assinale a alternativa que indica a declividade entre esses pontos.

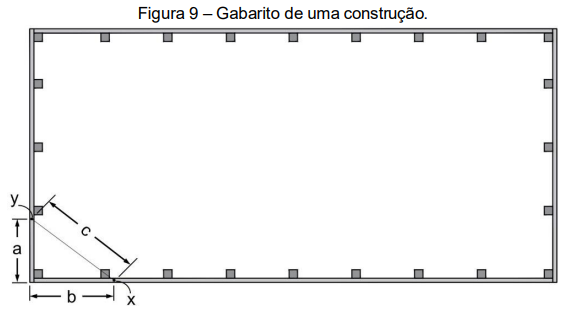

A Figura 9 ilustra o gabarito de uma construção. Garantir que o gabarito esteja no esquadro é uma etapa essencial no início da obra, pois assegura que o processo construtivo siga as dimensões e orientações especificadas no projeto. Essa verificação deve ser realizada em todos os quatro vértices, bem como ao longo do comprimento do gabarito. Para isso, podem ser marcados dois pontos de referência (x e y), e as distâncias entre eles (a, b e c) devem ser medidas.



Considerando que a distância “a” é igual a 3 m e a distância “b” é igual a 4 m, o valor da distância “c” para que o gabarito esteja corretamente no esquadro deve ser

Nas instalações elétricas de baixa tensão em edificações residenciais, é essencial seguir as normas técnicas, como a ABNT NBR 5410:2004, para garantir a segurança e a eficiência do sistema. Em relação ao assunto, analise as afirmativas a seguir.

I. Os disjuntores são responsáveis por proteger os circuitos contra sobrecarga e curto-circuito.
II. Todas as tomadas localizadas em áreas molhadas, como banheiros e cozinhas, devem ser protegidas por dispositivos diferenciais residuais (DR).
III. O condutor terra pode ser dispensado em circuitos que não alimentam equipamentos metálicos.
IV. O dimensionamento dos condutores deve evitar aquecimento excessivo durante o uso normal.
V. Em instalações residenciais, a distância máxima entre tomadas de uso geral (TUG) no mesmo ambiente deve ser de 5 metros.

Estão corretas

O dimensionamento do volume de um reservatório elevado para uma residência de luxo deve atender ao consumo diário dos moradores e fornecer uma reserva suficiente para situações emergenciais. Para uma residência unifamiliar de luxo com quatro suítes e expectativa de até 8 habitantes, considerando um consumo médio de 300 litros por pessoa por dia e uma reserva adicional de 50%, o volume mínimo do reservatório elevado deve ser

Em relação a sistemas estruturais em geral, analise as afirmativas seguintes.

I. No cálculo de estruturas hiperestáticas, as reações de apoio podem ser obtidas a partir das três equações de equilíbrio da estática.
II. A carga gerada pelo peso de uma parede de alvenaria com largura e altura constantes apoiada sobre uma laje pode ser representada como um carregamento linear uniformemente distribuído.
III. Uma viga biapoiada sob a ação de uma força concentrada vertical no meio do seu vão desenvolve esforços de flexão e de cisalhamento.
IV. A flambagem é a instabilidade súbita de um elemento estrutural tracionado, caracterizada por uma deformação lateral significativa devido a tensões de tração que superam a capacidade de equilíbrio do elemento.

Está(ão) correta(s)

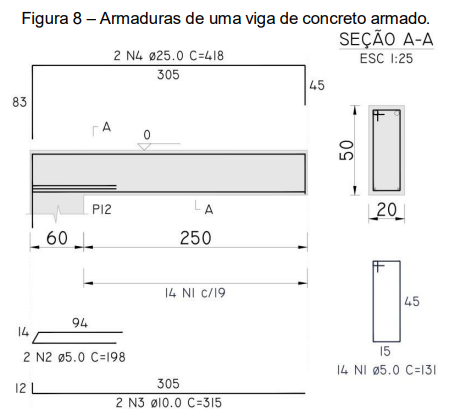

A Figura 8 apresenta o detalhamento das armaduras de uma viga engastada e em balanço de concreto armado.


Considerando as informações contidas neste detalhamento, analise as afirmativas seguintes.

I. As barras N4 representam as longitudinais principais da viga, tendo a função de resistir aos esforços de tração gerados pelo momento fletor negativo.
II. As barras N3 são as armaduras longitudinais de compressão e ajudam a garantir a ancoragem dos estribos.
III. O cobrimento adotado em projeto é de 3 cm e tem a função de garantir proteção às armaduras contra a corrosão.
IV. Os estribos da viga são compostos por barras de 5.0 mm espaçados a cada 14 cm ao longo de todo o comprimento da viga.

Está(ão) correta(s)

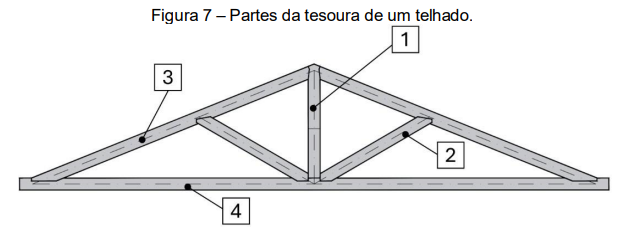

A tesoura é um dos principais elementos estruturais em telhados de edificações, composta por peças dispostas de forma triangular para garantir estabilidade e suportar cargas. A Figura 7 apresenta as partes de uma tesoura, indicadas por números.



Assinale a alternativa que apresenta corretamente os nomes dessas partes.
