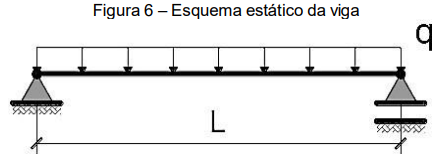

Uma viga biapoiada com vão L de 6 metros recebe a carga referente a um telhado com estrutura de madeira e telhas coloniais, conforme a Figura 6, a seguir.



Dados:
q = 2,0 kN/m
L = 6,0 m
F.S. = 1,5

Considerando que a reação deste telhado na viga pode ser representada por uma carga uniformemente distribuída q com intensidade de 2,0 kN/m, assumindo um coeficiente de segurança de 1,5, o momento fletor máximo nesta viga é

Em uma residência unifamiliar com 4 moradores, é necessário dimensionar uma fossa séptica para o tratamento de esgoto. Sabendo que cada pessoa gera, em média, 150 litros de esgoto por dia, e que a fossa séptica deve ter capacidade mínima de 1,5 vezes o volume de esgoto diário gerado pela residência, a altura mínima da fossa, considerando que a seção em planta da fossa será de 1,0 m x 1,0 m, deve ser

A higiene e a segurança do trabalho são fundamentais para a proteção dos profissionais que atuam na construção civil. Sobre as normas e práticas relacionadas a esses temas, é correto afirmar:

I. O uso de Equipamentos de Proteção Individual (EPIs), como capacetes, luvas e botas, é de caráter obrigatório para todos os trabalhadores, sendo responsabilidade do empregador fornecer os EPIs sem custos ao trabalhador.
II. A presença de um responsável técnico de segurança do trabalho é obrigatória em todos os canteiros de obras, independentemente do porte ou tipo de obra, para garantir a integridade física dos trabalhadores.
III. As áreas de risco no canteiro de obras devem ser demarcadas com sinalização adequada e acessíveis somente aos trabalhadores que possuem autorização específica, garantindo que o acesso seja vedado aos demais.
IV. O uso correto de máquinas e ferramentas, a sinalização adequada das áreas de risco e o treinamento contínuo dos trabalhadores são medidas fundamentais para prevenir acidentes e doenças ocupacionais no canteiro de obras.
V. A ventilação do local de trabalho não é uma preocupação importante, pois os riscos relacionados a substâncias químicas e poeiras são exclusivos de áreas industriais e não de construção civil.

Estão corretas

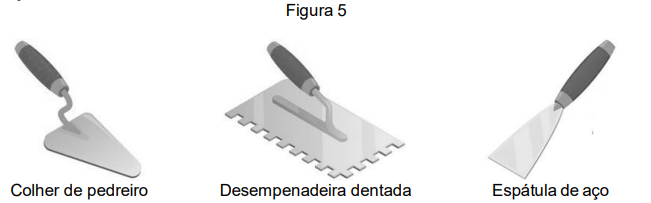

Observe a figura abaixo, que mostra uma colher de pedreiro, uma desempenadeira de aço com dentes e uma espátula de aço.



Considerando o uso destas ferramentas, analise as afirmativas seguintes.

I. A colher de pedreiro é utilizada para pegar e aplicar argamassa ou massa de concreto.
II. A desempenadeira de aço com dentes é utilizada para a aplicação de argamassa colante no assentamento de revestimentos cerâmicos, porcelanatos, mármores, granitos e similares.
III. A espátula de aço é utilizada para aplicar reboco em grandes áreas, sendo especialmente útil em superfícies verticais de grandes dimensões.

Está(ão) correta(s)

Uma empresa de construção precisa comprar sacos de cimento de 50 kg para execução do revestimento de paredes de alvenaria. Considerando que cada saco de cimento tem capacidade para cobrir uma área de 3 m² com uma camada de 0,1 m de espessura, assinale a alternativa que indica quantos sacos de cimento serão necessários para revestir uma parede com as dimensões de 4 x 12 metros e com uma camada de 0,05 m, de espessura.

A respeito das características e do uso do cimento Portland na produção de argamassas, analise as afirmativas a seguir.

I. O cimento Portland contribui para a resistência das argamassas devido à sua reação química com a água, formando compostos hidratados que dão coesão à mistura.
II. O excesso de cimento Portland em uma argamassa pode prejudicar a sua trabalhabilidade, tornando-a mais rígida e difícil de aplicar.
III. O cimento Portland é o único tipo de aglomerante disponível para produção de argamassas.
IV. O uso de aditivos em argamassas com cimento Portland pode melhorar suas propriedades, como a resistência à compressão e a durabilidade.
V. A adição de cal hidratada às argamassas de cimento Portland reduz a plasticidade da mistura.

Estão corretas

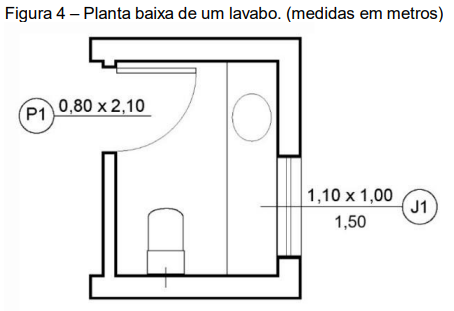

A Figura 4 apresenta a planta baixa de um lavabo de um apartamento.



De acordo com a representação gráfica da janela J1, assinale a alternativa que informa, corretamente, a largura e a altura, bem como a altura do peitoril da janela, em conformidade com a ABNT NBR 6492:2021.

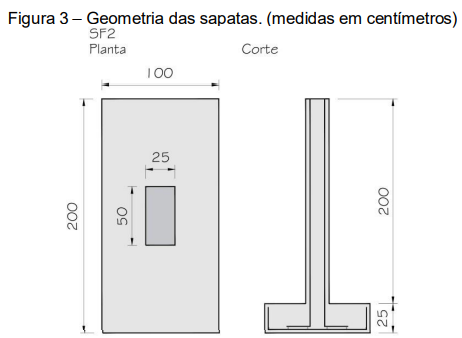

A Figura 3 apresenta o detalhamento de uma sapata de concreto armado, empregada como fundação de uma edificação.


Considerando as dimensões indicadas na figura, o volume total de concreto necessário para moldar a sapata, incluindo o segmento do pilar, é

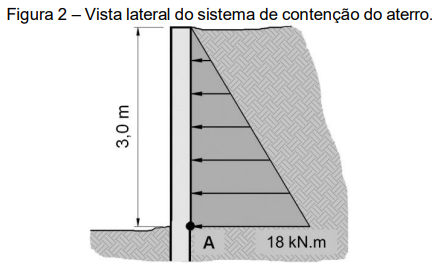

Estacas justapostas pré-moldadas de concreto, com seção transversal quadrada de 30 cm de lado, são utilizadas como contenção para um aterro de 3 m de altura, conforme ilustrado na Figura 2. A pressão do solo sobre as estacas aumenta linearmente, variando de zero na superfície do aterro até 18 kN/m no Ponto A.



A intensidade do momento fletor que cada estaca deve resistir no ponto A é

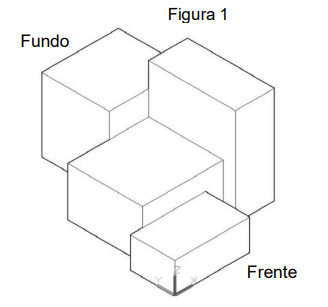

Observe a Figura 1, que apresenta uma vista tridimensional de um sólido.

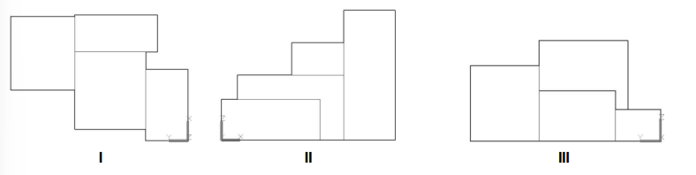

Observe ainda as imagens I, II e III, em que são mostradas projeções ortogonais deste sólido.



A alternativa que informa correta e respectivamente quais projeções ortogonais estão indicadas nas imagens I, II e III é
