Um multiplexador de duas entradas x₀ e x₁, com uma entrada de seleção s, pode ter sua saída escrita como

A expressão mais simples na forma de produtos de soma para a função

\( f(x_1,x_2x_3)=x_1x_3+x_1\overline{x_2}+\overline{x_1}x_2x_3+\overline{x_1}\overline{x_2}\overline{x_3} \)

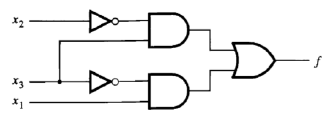

Observe o diagrama lógico mostrado na figura abaixo.

Então, pode-se escrever

O segundo complemento do correspondente binário do número 2710 , representado com 6 bits, é

O número BCD 100101012 pode ser escrito, em decimal, como

O número binário 101011012 pode ser escrito, na base 16, como

A função lógica \( y=AB+\overline{C}D \), implementada apenas com portas lógicas NAND, pode ser representada pela expressão

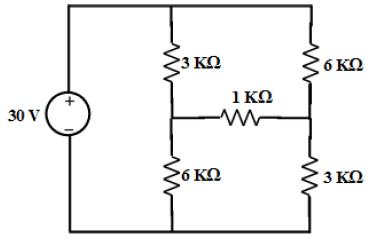

Observe o esquemático em ponte, mostrado na figura abaixo.

O valor da corrente que atravessa o resistor de 1 kΩ corresponde a

Observe o esquemático do filtro passa-altas mostrado na figura abaixo. Considere 1/π = 0,32.

Para uma frequência de corte de 20 kHz, o valor da capacitância C, é

Observe o esquemático do filtro passa-baixas mostrado na figura abaixo. Considere 1/π = 0,32.

Para uma frequência de corte de 100 kHz, o valor da capacitância C, é
