A associação em série de dois indutores (um com indutância de 10 mH e outro de 15 mH) resulta em uma indutância equivalente de

A associação em paralelo de dois indutores (um com indutância de 10 mH e outro de 15 mH) resulta em uma indutância equivalente de

A associação em série de dois capacitores (um com capacitância de 10 μF e outro de 15 μF) resulta em uma capacitância equivalente de

A associação em paralelo de dois capacitores (um com capacitância de 10 μF e outro de 15 μF) resulta em uma capacitância equivalente de

A frequência, em Hz, de um sinal representado pela expressão f(t)120 =120 sen (160\( \pi \) t+ 20) é

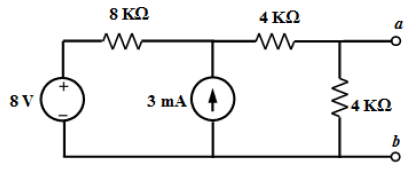

Considere o esquemático mostrado na figura abaixo.

O valor da corrente equivalente de Norton entre os pontos a e b é

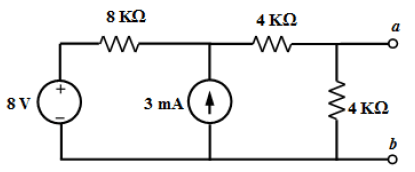

Considere o esquemático mostrado na figura abaixo.

O valor da tensão equivalente de Thevenin entre os terminais a e b é

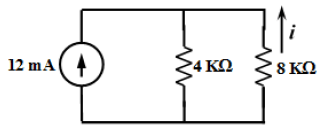

Observe o esquemático mostrado na figura abaixo.

O valor da corrente i através do resistor de 8 k \( \Omega \) é

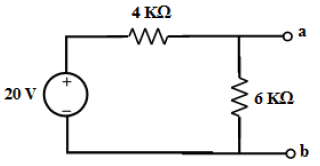

Observe o esquemático mostrado na figura abaixo.

O valor da tensão entre os pontos a e b é

No esquemático mostrado na figura abaixo, considere V₁ = 4 V, V₂ = 8 V, R₁ = 1 k\( \Omega \) e R₂ = 3 k\( \Omega \).

O valor da corrente i é
