Os diodos são componentes bastante utilizados nos circuitos elétricos. Um diodo de fabricação Semikron de referência SKB 25/06 tem a sua especificação de tensão reversa e corrente direta corretamente apresentada na alternativa

Um circuito série ressonante é montado com uma resistência de 0,5Ω, uma indutância de 50/π μH e um capacitor de 1 /( 2π ) μF. Quando este circuito é ligado a uma fonte senoidal, o seu fator de qualidade é

Um motor elétrico monofásico solicita corrente eficaz de 20A e fator de potência indutivo de 0,8, quando ligado a uma rede de 220V. A potência em kVAR do capacitor em paralelo para que o fator de potência na rede seja unitário é

Um gerador monofásico de 3kVA/220V tem reatância transitória de 0,05Ω e resistência de armadura desprezível. Quando ocorre um curto-circuito nos terminais do gerador, o valor da corrente de curto-circuito é

Um transformador monofásico considerado ideal, de 10 kVA-6000V/220V, alimenta uma carga de 6 kVA com 220V. A corrente elétrica do lado da alimentação do transformador é

Os resistores são os componentes mais utilizados nos circuitos eletrônicos. Uma das suas características é a Tolerância. Um resistor de 100kΩ tem tolerância de 5%. Portanto o valor real da resistência elétrica desse componente está na faixa indicada na alternativa

Observe a tabela abaixo.

A tabela mostra as resistividades de alguns materiais a 20°C. Considerando-se os materiais listados, o melhor material para construção de semicondutores é o(a)

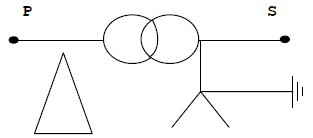

O equipamento elétrico designado por transformador trifásico tem o seu esquema de ligação mostrado abaixo.

Nesse esquema, P é o primário e S é o secundário.

Considerando-se que a tensão do primário é 69000V e a tensão de fase do secundário é 7.968V, as tensões de linha para o primário e para o secundário são, respectivamente,

Um quadro de distribuição de circuitos de baixa tensão, atende a circuitos de iluminação e tomadas de uma edificação num total de 60 circuitos. Sabendo que neste quadro deve ser previsto espaço de reserva para ampliações futuras, a reserva mínima de circuitos do quadro é

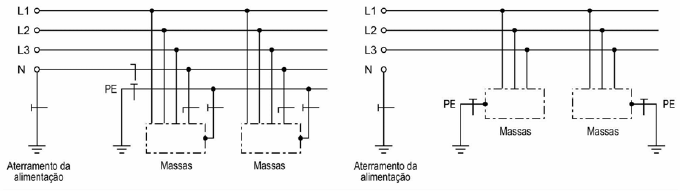

Observe a figura abaixo.

Considerando-se a norma técnica NBR-5410 da ABNT, os esquemas de aterramentos mostrados na figura da referida norma são designados corretamente pela alternativa
