De acordo com a NR-10 – “SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE” – determinadas empresas devem constituir e manter o Prontuário de Instalações Elétricas, contendo esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção e o prontuário com, no mínimo, as seguintes providências: 1) Conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas à norma NR-10, e descrição das medidas de controle existentes. 2) Documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos. 3) Especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR. 4) Documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados. 5) Resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva. 6) Certificações dos equipamentos e materiais elétricos em áreas classificadas. 7) Relatório técnico das inspeções atualizadas com recomendações e cronogramas de adequações, contemplando os itens de “1” a “7”. O prontuário é obrigatório em

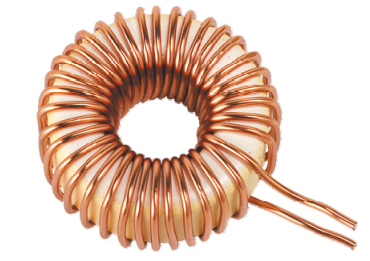

Uma bobina como a mostrada na figura a seguir tem um núcleo de ferro laminado de permeabilidade relativa igual a 5000. O raio interno do núcleo é de 10 cm e o raio externo do núcleo é de 20 cm e a área da seção transversal do núcleo é de 50 cm². Considerando que µ₀= 0,4 π x 10^-6 H/m, a relutância magnética é

Uma fonte de valor eficaz 220V, 60HZ, alimenta três impedâncias em paralelo; Z1= 10∠-90º Ω, Z2= 10∠90ºΩ e Z3= 10∠-0ºΩ A corrente eficaz na fonte é
