Foram encontradas 50 questões.
Os três equipamentos listados abaixo estão conectados a um barramento de um sistema de potência. As
especificações dos equipamentos são as seguintes:
Equipamento 1: 100MVA /11kV - z1 = 2,5%
Equipamento 2: 50MVA /11kV - z2 = 2%
Equipamento 3: 200MVA /11kV - z3 = 4%
As impedâncias percentuais desses equipamentos na base de 400MVA -22kV são, respectivamente,
Provas
Questão presente nas seguintes provas
Em uma edificação, os vários equipamentos elétricos de utilização estão distribuídos em várias posições nas
dependências da edificação. Para o atendimento desses equipamentos, é construída uma rede elétrica interna
que usa fios e cabos. Uma edificação que tem rede interna trifásica 220/127V-60 Hz deverá ter os fios e cabos
listados na sua relação de materiais com a seguinte especificação mínima:
Provas
Questão presente nas seguintes provas
De acordo com a NR-10 – “SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE” – o memorial
descritivo do projeto deve fazer parte da documentação do projeto das instalações elétricas. Sobre o memorial
descritivo de acordo com essa NR é CORRETO afirmar o seguinte:
Provas
Questão presente nas seguintes provas
- Circuitos ElétricosCircuitos CACircuitos Trifásicos
- Sistemas Elétricos de PotênciaAnálise de SEPAnálise de Curto-circuitos
Uma localidade possui o seu sistema de geração constituído por dois geradores G1 e G2, interligados ao barramento de onde é fornecida a alimentação para as redes elétricas que alimentam os consumidores. Todas as interligações entre os componentes são trifásicas. As especificações dos equipamentos são as seguintes:
Gerador G1; 5MVA/13.8kV - z = 5% Gerador G2; 5MVA/13.8kV - z = 10%A potência total de curto-circuito trifásico do barramento é
Provas
Questão presente nas seguintes provas
A norma NBR-5410 – “Instalações elétricas de baixa tensão” – estabelece os critérios para o dimensionamento
dos condutores das instalações elétricas das edificações. O número de condutores carregados dentro de uma
tubulação é um fator que influencia o dimensionamento da seção do condutor. Para a figura abaixo, que
apresenta quatro circuitos dentro de uma tubulação de PVC embutida em parede de alvenaria, o número de
condutores carregados é
Provas
Questão presente nas seguintes provas
O multímetro é o equipamento de medidas que compreende o voltímetro,o amperímetro, o ohmímetro, etc. O
núcleo básico deste equipamento é um medidor de corrente com uma chave de múltiplos contatos. A qualidade
do multímetro é maior quanto maior for a sensibilidade do medidor de corrente. Supondo que um determinado
multímetro tem um medidor de corrente que necessita de 0,005 mA para atingir o seu fundo de escala, a
sensibilidade desse medidor é
Provas
Questão presente nas seguintes provas
A norma NBR-14039 – “Instalações elétricas de média tensão de 1,0 kV a 36,2 kV” – estabelece: “As instalações
elétricas devem ser construídas e instaladas de forma que possam ser empregadas as medidas necessárias
para garantir a proteção das pessoas que trabalham nas instalações elétricas”. Assinale a alternativa que
apresenta, no mínimo, três equipamentos de proteção utilizados pelos trabalhadores.
Provas
Questão presente nas seguintes provas
- Transformadores e Máquinas ElétricasMáquinas de Corrente Contínua
- Transformadores e Máquinas ElétricasMáquina de Indução

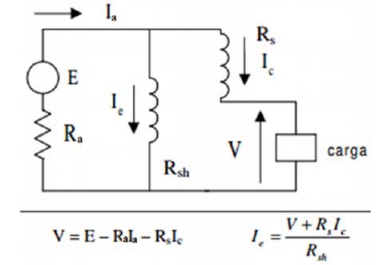

A utilização de circuitos equivalentes facilita o estudo e a análise dos equipamentos em engenharia. No
esquema abaixo temos o circuito equivalente de um equipamento e as equações que regem o seu
funcionamento. Tal equipamento se chama
Provas
Questão presente nas seguintes provas
Sobre os sistemas de distribuição de energia, que cuidam da parte do sistema elétrico que atende aos
consumidores, é CORRETO afirmar que
Provas
Questão presente nas seguintes provas
Quando um circuito é de corrente contínua (CC) ou de corrente alternada senoidal pura, a maioria dos
medidores de tensão e corrente fornecem indicações confiáveis. Quando a grandeza a medir tem forma de
onda diferente da CC ou CA senoidal pura, o valor eficaz deve ser feito com
Provas
Questão presente nas seguintes provas
