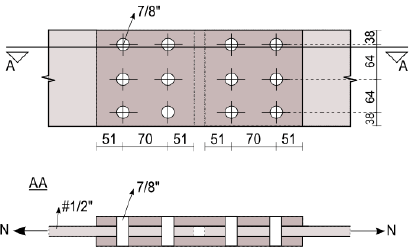

Em geral, a força normal resistente à tração pode ser determinada pela consideração da “ruptura da seção líquida (!$ A_n !$)” ou “escoamento da seção bruta (!$ A_g !$)”, conforme definido pela NBR 8800. Em virtude do comprimento do tirante, houve necessidade de uma emenda, conforme esquema a seguir. Percebe-se que a ligação ocorre por meio de duas talas e parafusos (7/8”). Utilizando as duas considerações supracitadas, o intervalo em que o esforço normal resistente se encontra é:

OBS. Admitir que o aço adotado é do tipo MR250 !$ (\, f_y \, = \,250MPa \, e \, f_u \, = \, 400MP). !$

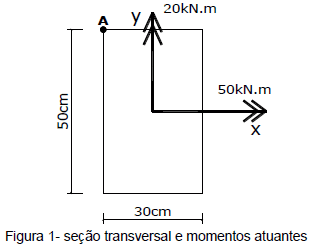

A figura 1 representa a seção transversal de um pilar de (30x50)!$ cm^2 !$, submetido à flexão composta oblíqua, sendo uma força de compressão de valor !$ N_k !$=200kN, e os momentos !$ M_{xk} !$=50kN.m e !$ M_{yk} !$=20kN.m, nos sentidos representados na figura.

Uma viga de concreto armado submetida à flexão simples, executada com concreto C25 e armada com aço CA-50, sendo 4Φ16mm de armadura de tração e 2Φ12.5mm de armadura de compressão, rompe por esmagamento do concreto, na fibra mais comprimida na região de máximo momento, com deformação da armação de tração valendo !$ ε_s !$s=0,5%. É possível afirmar que o Estado Limite Último por solicitações normais ocorreu:

No dimensionamento de pilares de concreto armado segundo a NBR 6118, λ é a esbeltez do pilar e λ1 é definido como valor limite para esbeltez. Nesse sentido, é CORRETO afirmar:

Com o objetivo de determinar a largura de um rio, estabeleceram-se, em uma das margens, dois pontos A e B distante 85,45 metros entre si e formando um alinhamento paralelo a essa margem, e um ponto C na outra margem. Com o teodolito estacionado no ponto A, visou-se o ponto C e, em seguida o ponto B, obtendo um ângulo horizontal (sentido horário) de 30 graus. Depois com estação no ponto B, visou-se os ponto A e C obtendo um ângulo horizontal (sentido horário) de 60 graus. A largura do rio corresponde à menor distância entre o ponto C e o alinhamento !$ \overline{AB} !$ . Pode-se, portanto concluir que essa largura é de:

sen(60°) = 0,866; cos(60°) = 0,5

Os aços possuem propriedades (físicas e químicas) importantes. O conceito “Trata-se de uma propriedade com características opostas à Fragilidade, sendo que o material, ao ser submetido a uma força, deforma-se plasticamente sem ocorrer a ruptura” define

A figura 4 apresenta o diagrama tensão-deformação na tração de um aço estrutural típico. Quanto a este diagrama, é INCORRETO afirmar:

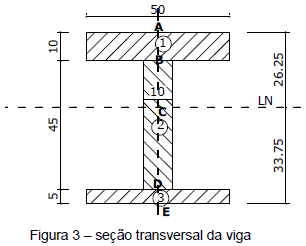

A figura 3 apresenta a seção transversal de uma viga de madeira construída pela colagem das três peças assinaladas pelos números 1, 2 e 3. A viga encontra-se submetida a momentos fletores e esforços cortantes. As dimensões estão em centímetros. Os pontos de A a E encontram-se sobre o eixo vertical de simetria, sendo A na face superior, B, na ligação entre as peças 1 e 2, C, na linha neutra, D, na ligação das peças 2 e 3 e E na face inferior. Sobre as tensões de cisalhamento atuantes na seção transversal, é CORRETO afirmar:

Leia as afirmações a seguir e assinale a opção CORRETA.

I. As estacas Franki são executadas através da cravação de um tubo por meio de golpes de um pilão sobre uma bucha seca de pedra e areia aderida ao tubo, posteriormente recuperado, durante a concretagem. Possuem base alargada;

II. As estacas escavadas com o uso de fluido estabilizante, que pode ser lama bentonítica ou polímero sintético, podem ter seções circulares ou retangulares e sua concretagem é submersa;

III. A estaca hélice contínua é uma estaca moldada in loco, executada pela introdução no terreno, por rotação de um trado helicoidal contínuo. O concreto é injetado pela haste central do trado, simultaneamente à sua retirada e à colocação da armação.

A figura 2 apresenta o quadro ABC engastado em A e livre em C, submetido a uma força aplicada na sua extremidade em balanço, cujas componentes nos eixos globais representados na figura valem Fx=20kN, Fy=50kN e Fz=30kN. Com relação aos esforços atuantes no quadro no engaste, e considerando um sistema de eixos paralelo aos eixos globais apresentados na figura 2, é CORRETO afirmar:
