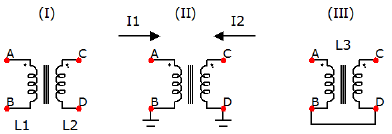

No circuito da figura acima, um indutor (terminais A e B), de indutância L1, e outro indutor, (terminais C e D) de indutância L2, são testados. No caso (I), os indutores são acoplados magneticamente por um núcleo ferromagnético; no caso (II), o conjunto agora acoplado é submetido a duas correntes, I1 e I2 (conforme diagrama), sendo verificado que os respectivos fluxos magnéticos gerados se somam; no caso (III), os terminais B e D do conjunto agora acoplado são conectados, resultando em outro indutor (terminais A e C), de indutância L3, cujo valor é

No circuito da figura acima, no qual os diodos D1 e D2 apresentam uma tensão de condução direta de 0,7 Volts, o resistor R1 é igual a 2000 Ohms e o resistor R2 é igual a 10000 Ohms, a tensão no ponto VA vale 10 Volts e a tensão no ponto VB vale 10 Volts negativos (com referência ao terra), as correntes ID1 e ID2, nesta ordem, valem, aproximadamente,

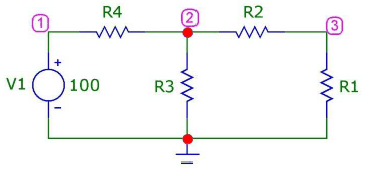

No circuito acima, foram feitas as seguintes medições, utilizando-se voltímetro ideal e amperímetro ideal.

- Entre o nó 2 e o nó terra, em paralelo com R3, mediu-se 50V com o voltímetro.

- Entre o nó 3 e o nó terra, em paralelo com R1, mediu-se 20V com o voltímetro.

- Entre o nó 2 e o nó terra, em paralelo com R3, mediu-se 50A com o amperímetro.

- Com o amperímetro colocado em série com o resistor R2, mediu-se 10A.

Com estas medições, respectivamente, os valores de R1, R2, R3 e R4 são, aproximadamente,

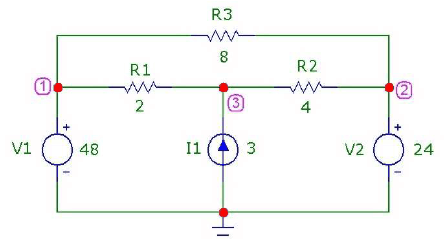

No circuito acima, V1=48V, V2=24V, I1=3A, R1=2Ω, R2=4Ω e R3=8Ω. Respectivamente, o valor da tensão no nó “3” em relação ao nó terra, a corrente do nó “1” para o nó “3”, e a corrente do nó “3” para o nó “2” são, aproximadamente,

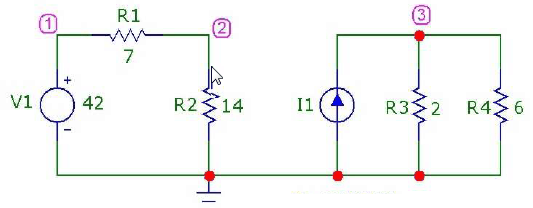

No circuito acima, V1=42V, R1=7Ω, R2=14Ω, I1 é uma fonte de corrente com valor controlado de 3 vezes o valor da corrente que passa do nó “2” para o nó terra, R3=2Ω e R4=6Ω. A corrente que passa sobre o resistor R4, do nó “3” para o nó terra, tem valor aproximado de:

Dados os números “1110” na base binária, “111” na base octal, “20” na base decimal e “55” na base hexadecimal, sua soma na base decimal é de

(Notação: “/” significa “NÃO”, “·” significa “E”, e “+” significa “OU”.)

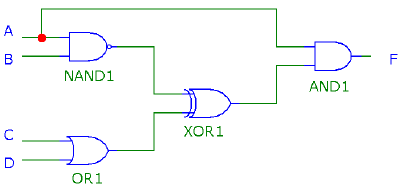

A função lógica F implementada pelas portas lógicas conectadas no circuito acima é

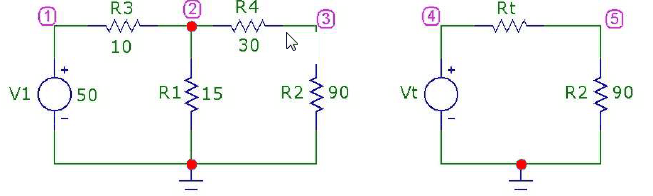

Nos circuitos acima, V1=50V, R1=15Ω, R2=90Ω, R3=10Ω e R4=30Ω. Respectivamente, o valor da fonte de tensão “Vt” e o valor do resistor “Rt”, para que em qualquer dos circuitos a tensão e a corrente aplicadas no resistor R2 sejam iguais, são, aproximadamente,

Considerando que o beta (ganho de corrente DC) do transistor bipolar da figura acima vale 100, que a tensão base-emissor vale 0,7 Volts, que a tensão Vcc vale 12 Volts, que os resistores RB, RC e RE valem, respectivamente, 100000 Ohms, 500 Ohms e 1000 Ohms, a corrente IC vale, aproximadamente,

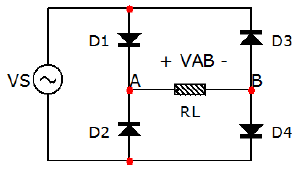

No circuito da figura acima, sendo a tensão VS senoidal de frequência igual a 60 Hertz, de valor RMS igual a 12 Volts e valor médio igual a zero Volt, e tendo todos os diodos D1, D2, D3 e D4 tensão de condução direta de 0,7 Volts, a diferença de tensão máxima sobre o resistor RL de 100 Ohms (VAB máximo) vale, aproximadamente,
