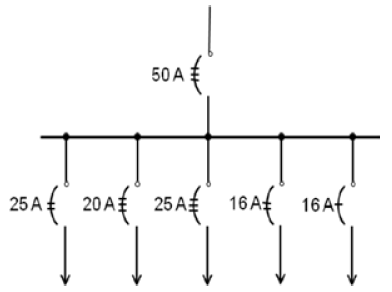

O diagrama mostrado na figura representa o quadro de distribuição de serviços auxiliares de uma determinada instalação elétrica. Em relação ao diagrama apresentado, pode-se afirmar que:

Em muitos casos, na análise de circuitos de corrente elétrica em paralelo, utiliza-se a admitância Y, cuja unidade é o S (Siemens). A admitância é definida como sendo:

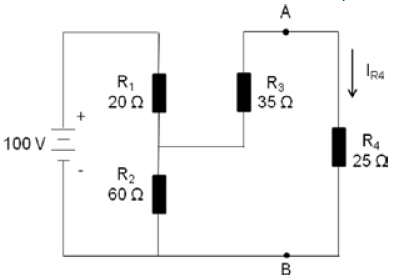

O circuito a seguir é alimentado por uma fonte ideal. Dentre as alternativas apresentadas, assinale o valor da corrente que atravessa R₄.

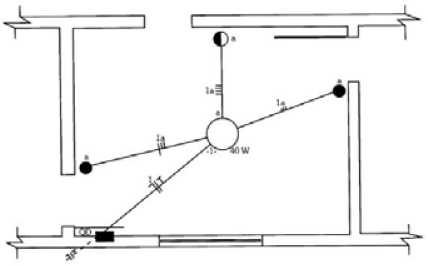

O diagrama apresentado na figura representa uma instalação elétrica, onde uma lâmpada pode ser acionada em pontos distintos. Na ocasião da execução da instalação, o responsável utilizou:

Considere a associação de fontes de tensão mostrada na figura. Supondo que as tensões sejam iguais às descritas no diagrama, assinale, dentre as alternativas, a que corresponde à diferença de potencial (ddp) entre os pontos A e B:

No cálculo da resistência apresentada por um condutor é considerado o seu comprimento, bem como a sua área. Se substituirmos o condutor por outro de mesmo material com o dobro do seu comprimento, o valor da sua resistência:

Em um determinado circuito trifásico, com sequência de fases ABC, foi constatado a tensão . Assinale, dentre as alternativas apresentadas, a que corresponda ao valor da tensão VCN .

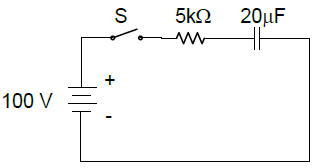

Considere um circuito composto pela associação série de um resistor de 5 kW e um capacitor de 20 !$ \mu !$F. Suponha que inicialmente o capacitor esteja descarregado. No instante t₀, é fechada a chave S e aplicada ao circuito uma tensão contínua, de módulo igual a 100 V, carregando o capacitor. Assinale a alternativa que apresenta a equação da tensão sobre os terminais do capacitor durante o seu período de carregamento.

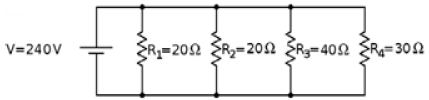

Considere o circuito mostrado na figura. Dentre as alternativas, assinale a que corresponda ao valor da potência dissipada no resistor R₄.

Durante uma inspeção em uma determinada instalação elétrica foram observados os seguintes valores de potências: 100 kVA e 60 kvar. Nessas condições, assinale a alternativa que indique os valores do fator de potência e da potência ativa dessa instalação, respectivamente:
