Em um experimento laboratorial, um Técnico em Eletrotécnica lançou mão de um wattímetro para medir uma determinada grandeza elétrica. Dentre as grandezas listadas, assinale a que corresponde à grandeza aferida pelo instrumento.

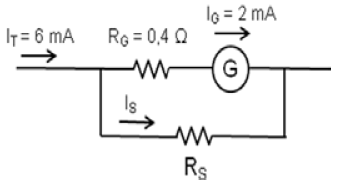

Um galvanômetro de resistência R_G = 0,4 Ω e fundo de escala I_G = 2 mA deve ser utilizado para medir uma intensidade de corrente elétrica de até 6 mA. Assinale, dentre as alternativas a seguir, o valor do resistor R_S a ser adicionado em paralelo com o instrumento para que se consiga atingir o objetivo proposto.

Os amperímetros e os voltímetros são extremamente úteis ao eletricista na pesquisa de defeitos, embora cada um deva ser ligado adequadamente para que se façam medições com segurança. Com base nessas informações, assinale a alternativa correta.

Considere o circuito mostrado na figura onde dois capacitores (C₁ e C₂), inicialmente descarregados, estão associados em série e ligados a um gerador ideal. Determine a ddp (diferença de potencial) em cada capacitor, C₁ e C₂, respectivamente.

Os condutores elétricos possuem isolação colorida para identificar a função de cada um deles e também facilitar o manuseio de manutenções futuras. De acordo com as prescrições da NBR 5410/2004, a isolação do condutor de proteção (PE) deverá ter a(s) seguinte(s) cor(es):

A fiação elétrica de uma instalação necessita de infraestrutura cuja função é servir de caminho para que os condutores possam chegar até os equipamentos e dispositivos elétricos. Assinale a alternativa que apresenta possíveis elementos utilizados na execução dessa infraestrutura.

Rendimento ou eficiência luminoso(a) é um parâmetro que indica quão eficientemente uma fonte luminosa converte a energia que recebe (por exemplo, energia elétrica) em luz. Dentre as lâmpadas listadas abaixo, assinale a que apresenta maior rendimento luminoso, em lúmens/W.

A energia armazenada em um indutor, medida em joules no Sistema Internacional, é igual à quantidade de trabalho necessário para estabelecer o fluxo de corrente através dele e, consequentemente, o campo magnético. Assim, se a corrente que atravessa o indutor é duplicada, podemos dizer que essa energia:

Os fusíveis eram utilizados antes da criação dos disjuntores, sendo necessário substituí-los, sempre que uma corrente alcançasse o valor pré-ajustado. Porém, com a utilização dos disjuntores, não houve mais essa necessidade, pois além de serem mais confiáveis e seguros, basta rearmá-los quando operados. Sabe-se que o disjuntor termomagnético pode atuar tanto para a corrente de sobrecarga quanto para a corrente de curto-circuito. Com base nessas informações, pode-se afirmar que o elemento magnético existente no disjuntor termomagnético atua para a:

O resistor é um dispositivo elétrico muito utilizado em circuitos elétricos e eletrônicos, quer limitando a corrente elétrica, quer transformando a energia elétrica em energia térmica por meio do efeito Joule. É correto afirmar que o resistor resultante de dois resistores em paralelo apresenta:
