Foram encontradas 30 questões.
Analise as afirmativas abaixo, sobre a preparação de amostras para microscopia eletrônica de varredura.
| I | As superfícies de amostras cerâmicas e poliméricas podem ser lixadas e polidas com diamante para análise por microscopia eletrônica de varredura. |
| II | Para se obter boa resolução de imagem, na análise de amostras poliméricas, devem ser aplicadas tensões acima de 20 kV. |
| III | O recobrimento de amostras biológicas pode ser evitado utilizando-se análise em baixo vácuo ou modo ambiental. |
Dessas afirmativas,apenas
Provas
Na preparação de amostras para obtenção de imagens por microscopia eletrônica de varredura, deve-se levar em consideração a possibilidade do fenômeno do carregamento, o qual poderá introduzir artefatos na imagem ou, até mesmo, causar sérias distorções e instabilidades, impossibilitando que ela seja obtida. Analise as afirmativas a seguir, a respeito do carregamento.
| I | O carregamento pode ocorrer mesmo em amostras aterradas. |
| II | O carregamento pode ser evitado com o recobrimento de amostras não condutoras com filmes finos metálicos ou não-metálicos, desde que de material condutor. |
| III | O carregamento pode ser evitado em amostras pouco condutoras sem recobrimento aumentando-se a voltagem de aceleração do feixe primário. |
Dessas afirmativas, apenas:
Provas
Sobre a análise química de uma amostra por espectroscopia dispersiva de comprimento de onda (WDS) e por espectroscopia dispersiva de energia (EDS), é correto afirmar:
Provas
Na geração de espectros de raios-X, para análise química de um material, podem surgir artefatos que devem ser levados em consideração durante o processo de interpretação do espectro. Um deles é o pico de escape, que está relacionado a
Provas

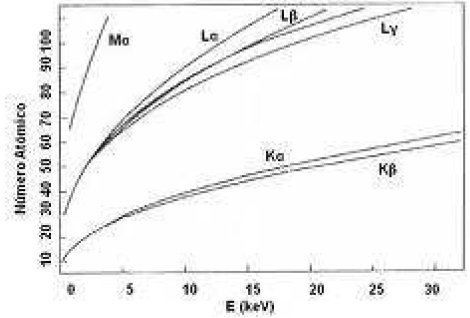

A figura abaixo mostra as energias de ionização das séries K, L e M, em função do número atômico do elemento químico.
Considere que um MEV está operando a 20 keV e, tendo por base a figura anterior, observe as afirmativas abaixo, sobre a análise por espectroscopia dispersiva de energia (EDS):
| I | Na análise por EDS de elementos químicos a partir do potássio (Z = 19), a radiação K aparece sempre como um dubleto (Kα, Kβ) e a energia da transição Kβ é sempre maior que a energia da transição Kα. |
| II | A separação dos constituintes das famílias K e L torna-se imperceptível abaixo de 7 keV. |
| III | A análise química por EDS para detectar a presença de lantanídeos (Z entre 57 e 71) pode ser baseada na família K. |
Das afirmativas acima, apenas:
Provas

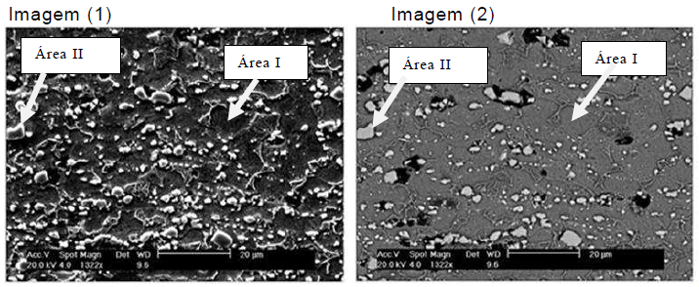

Uma amostra de Fe-NbC foi analisada por microscopia eletrônica de varredura, gerando-se as imagens (1) e (2), abaixo, da mesma região da amostra. Uma delas foi gerada com o detector Everhart-Thornley (ET), e a outra com um detector de estado sólido.
Dados: Números atômicos: Z(C) = 6; Z(Fe) = 26; Z(Nb) = 41.
Com base nas informações acima e nas imagens, é correto afirmar:
Provas

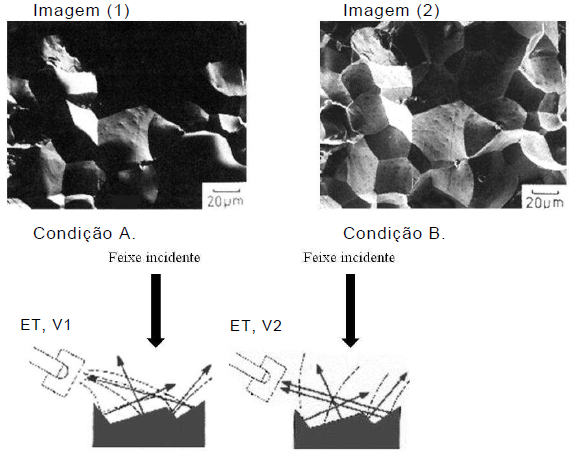

A imagem (1), a seguir, foi obtida a partir de elétrons coletados por um detector do tipo Everhart-Thornley (ET). Após ajuste da voltagem do detector, foi obtida a imagem (2) da mesma área retratada na imagem (1), também a partir de elétrons coletados por um detector ET. As coleções de elétrons secundários (linhas tracejadas) e retroespalhados (linhas contínuas), nos dois casos, são ilustradas pelas condições (A) e (B).
Considerando-se as ilustrações acima, é correto afirmar:
Provas

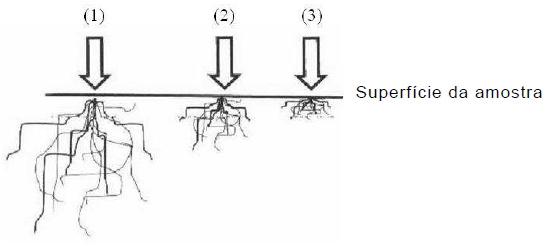

As figuras abaixo apresentam três simulações de Monte Carlo da interação de um feixe de elétrons incidente em uma amostra de ferro.
Comparando-se os resultados das três simulações, é correto afirmar:
Provas

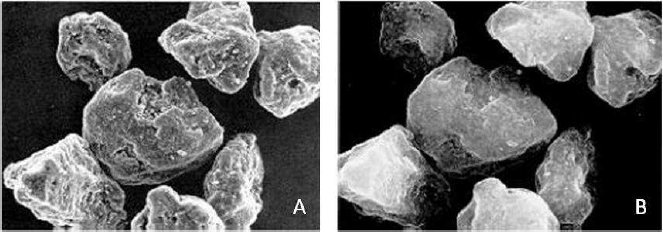

As imagens abaixo foram geradas com 2.500 x de aumento, a partir de elétrons secundários, observando-se partículas de um material não- metálico de baixo número atômico.
A imagem da figura A tem melhor nitidez pois foi gerada
Provas
Em relação ao volume de interação de um feixe de elétrons com uma amostra, considere as seguintes afirmativas.
| I | O volume de interação depende do número atômico médio da amostra. |
| II | O volume de interação depende da energia do feixe de elétrons. |
| III | O volume de interação depende do coeficiente de retroespalhamento da amostra. |
Dentre as afirmativas, apenas
Provas
Caderno Container
