Um transformador de 100 kVA, 13.800/440 V, quando ensaiado, forneceu os valores mostrados na tabela a seguir:
Os valores aproximados de V_CA utilizado para a realização do ensaio de circuito aberto (CA) e de I_CC utilizado para a realização do ensaio de curto-circuito (CC), são, respectivamente, iguais a

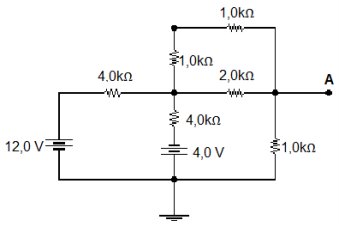

A figura a seguir mostra um circuito com resistências.
A tensão no ponto A em relação ao ponto de aterramento é igual a

Uma empresa de laminação possui um motor de indução de rotor bobinado de 4 pólos. O motor tem uma potência de saída disponível no eixo igual a 5.800π W e é alimentado por uma rede elétrica de 60 Hz. O motor aciona uma carga de torque resistivo igual a 100 N.m. O escorregamento do motor é, aproximadamente, igual a

Uma onda eletromagnética que se propaga no vácuo incide sobre uma superfície de um cristal, formando um ângulo ⌀ = 60º com a direção perpendicular a essa superfície. Sabendo que a onda refratada forma um ângulo α = 30º com a direção perpendicular à s uperfície e que a velocidade de propagação da onda no vácuo é c = 3,0 x 10⁸ m/s e considerando que o índice de refração do vácuo é n_V = 1, a velocidade de propagação da onda no cristal é igual a

Medições de energia elétrica foram realizadas nas instalações elétricas de uma fábrica. As medições foram realizadas em intervalos de tempo, sendo a medição inicial igual a 10.550 kWh e a medição final igual a 11.268 kWh, respectivamente. O medidor possui uma constante própria de multiplicação igual a 3. O consumo de energia elétrica no intervalo considerado, foi de

A Parte 4 da norma de Proteção contra descargas atmosféricas (ABNT NBR 5419-4:2015), trata

Em uma subestação com um transformador trifásico de 750 kVA e impedância percentual de 5,5%, será instalado um banco de capacitores de 260 kvar para correção do fator de potência. Nesse local, a capacidade de curto-circuito é 6.500 kVA. A harmônica em relação à fundamental que aparece nessa instalação é de ordem

Para determinar a demanda ativa consumida por uma carga trifásica, um eletricista verificou que, em 50 segundos, o disco do medidor de energia ativa fez 2 rotações. O medidor tem na placa de identificação os seguintes valores:
• constante do disco (Kd): 4,6 Wh/rot;
• relação de transformação (Kp) dos transformadores de potencial: 120;
• relação de transformação (Kc) dos transformadores de corrente: 10.

A partir desses dados, a demanda ativa consumida por essa carga no tempo medido é

Considere as seguintes afirmativas relacionadas à segurança e a saúde dos trabalhadores em instalações elétricas e serviços com eletricidade. I É considerado trabalhador qualificado aquele que comprovar conclusão de curso específico na área elétrica reconhecido pelo Sistema Oficial de Ensino. II Para uma mesma faixa de tensão nominal da instalação elétrica, o raio de delimitação da zona controlada é menor do que o raio de delimitação da zona de risco. III A instalação da sinalização de impedimento de reenergização é o último procedimento a ser realizado para poder considerar desenergizadas as ins talações elétricas liberadas para trabalho. IV Barreira é todo elemento que impede o contato acidental, mas não impede o contato direto por ação deliberada. De acordo com a Norma Regulamentadora NR 10 - Segurança em Instalações e Serviços em Eletricidade, estão corretas as afirmativas

Para o projeto luminotécnico de uma sala com dimensões 6 m x 10 m serão adotados os seguintes parâmetros:
• iluminamento: 500 lux; • fator de utilização: 0,54; • fator de depreciação: 0,78; • luminárias com duas lâmpadas fluorescentes e • lâmpadas fluorescentes de 32 W – 220 V com fluxo luminoso de 2.650 lúmens cada lâmpada.
O fluxo luminoso total (aproximado) necessário para iluminar adequadamente essa sala e a quantidade mínima de luminárias serão,
