Com o REUNI, programa do governo federal para a ampliação da infraestrutura física das universidades, houve um boom no número de ofertas de vagas nos cursos de nível superior. Diante desse cenário, surgiu também a necessidade de atender à demanda do aumento de vagas para os estudantes nas residências universitárias. Nesse sentido, está sendo elaborado um projeto arquitetônico para a construção, no Campus Central, de um novo prédio da nova Residência Universitária, com 4 pavimentos e gabarito máximo de 12 metros, que deverá acomodar 50 alunos.

A capacidade total do reservatório superior de água potável para essa edificação, considerando uma reserva de 2,5 dias sem reserva de incêndio, deve ser de

Com o REUNI, programa do governo federal para a ampliação da infraestrutura física das universidades, houve um boom no número de ofertas de vagas nos cursos de nível superior. Diante desse cenário, surgiu também a necessidade de atender à demanda do aumento de vagas para os estudantes nas residências universitárias. Nesse sentido, está sendo elaborado um projeto arquitetônico para a construção, no Campus Central, de um novo prédio da nova Residência Universitária, com 4 pavimentos e gabarito máximo de 12 metros, que deverá acomodar 50 alunos.

Considere as seguintes dimensões de dois dos ambientes a serem contruídos:

• Dormitório coletivo: 3.60 x 6.00 metros

• Cozinha: 3.60 x 4,80 metros

De acordo com as informações dadas, a quantidade mínima de pontos de tomadas de uso geral (TUG’s) nesses dois ambientes são:

Um desenhista está projetando uma edificação com pavimento térreo e mais três pavimentos, totalizando quatro pavimentos. A edificação deverá ter um piso cerâmico com cota de nível igual a 10 cm em relação ao terreno natural, um pé direito de 2,70 metros e uma laje nervurada com EPS de 30 centímetros de espessura. Tendo como base esse projeto, o correto dimensionamento da escada de acesso ao primeiro pavimento, segundo a fórmula de Blondel, é

O departamento de Biociências fez uma requisição à Superintendência de Infraestrutura solicitando um projeto de acessibilidade para o Laboratório de Habilidades, que está localizado no primeiro pavimento do CB. Sabe-se que o pé esquerdo desse pavimento é de 3,25m e que, para atender a solicitação, é necessária a construção de uma rampa. Para promover a acessibilidade nesse laboratório, serão necessários, portanto,

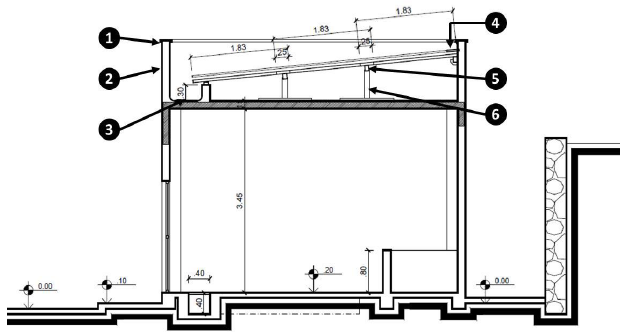

O desenho técnico a seguir traz a representação gráfica de um corte transversal de uma subestação situada no campus central da UFRN.

De acordo com essa representação gráfica, a nomenclatura dos elementos construtivos 1, 2, 3, 4, 5 e 6, respectivamente, são:

A Coordenadoria de Projetos da Superintendência de Infraestrutura designou um desenhista para analisar um processo de compatibilização do projeto arquitetônico de um prédio com Laboratórios para a FACISA. Na planta baixa desse projeto, vê-se a seguinte representação gráfica para as alvenarias:

Utilizando a convenção correta, o desenhista deve informar que essa é uma representação gráfica

O desenho arquitetônico lança mão de uma série de simbologias, convenções e elementos gráficos para padronizar a produção do desenho e facilitar sua leitura, independente de onde seja produzido e/ou recebido. Nesse contexto, observe as afirmativas a seguir:

Em relação à padronização no desenho arquitetônico, estão corretas as afirmativas:

Quando se pretende representar um sólido que possui elementos internos os quais não ficam bem identificados pelas vistas, é necessária a realização de CORTES. Estes são representações em projeção, semelhantes às vistas, nos quais se considera que o sólido foi interceptado por um PLANO DE CORTE. Para que cumpram sua função, em todas as situações, os cortes devem apresentar

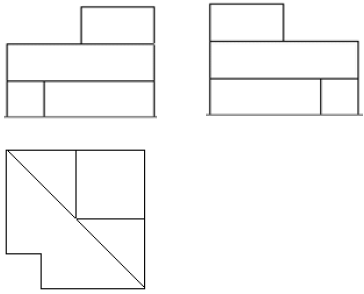

A projeção ortogonal cilíndrica permite a visualização de um objeto em vistas, mostrando sua verdadeira grandeza. Um exemplo dessa representação são as vistas axonométricas. Considere as vistas abaixo.

A peça que corresponde a essas vistas axonométricas é

Gaspar Monge criou um sistema projetivo que divide o espaço por meio da interseção de dois planos perpendiculares entre si, um horizontal e outro vertical, conforme figura ao lado. Os planos determinam, no espaço, quatro porções iguais denominadas diedros, e a intercepção dos dois planos conforma uma reta denominada linha de terra. As projeções do ponto (A), no primeiro diedro, são caracterizadas por apresentarem

(MICELI e FERREIRA, s/d; p.23)
