Considere a peça mostrada na figura abaixo.

Essa peça pode ser desenhada em CAD basicamente através dos seguintes processos:

Em uma máquina CNC de três eixos (XYZ), o material utilizado para a construção da peça é um bloco sólido em formato de paralelepípedo e mantido afixado durante todo o processo. A ferramenta de corte encontra-se no eixo Z, conforme o sistema de coordenadas representado na figura ao lado.

Utilizando-se essa máquina, a peça que poderá ser construída é

Muitos problemas em programação CNC envolvem encontrar as coordenadas X e Y do movimento da base onde está afixada a ferramenta. Isso pode ser feito utilizando-se trigonometria básica.

Nesse contexto, considere o triângulo retângulo abaixo.

O lado a e o ângulo θ desse triângulo são, respectivamente,

Em sistemas robóticos, a visão permite obter informação a respeito do ambiente à sua volta para utilização no planejamento do seu movimento e controle. Para tanto, a imagem deve ser processada para a extração de informação numérica. Considere as seguintes informações sobre processamento de imagem.

I Segmentação consiste de um processo de separação de grupos, para que componentes similares entre si sejam processados separadamente.

II Interpretação é o processo que ocorre à parte do sistema robótico, sendo os dados de interpretação inputs para o sistema.

III No processo de interpretação de imagem, parâmetros podem ser utilizados para caracterizar a posição, orientação e forma de objetos.

IV O processo pelo qual regiões são interconectadas através da fusão de pequenos grupos de pixels adjacentes em grupos maiores faz parte do processo de segmentação de imagem.

Estão corretas as afirmações

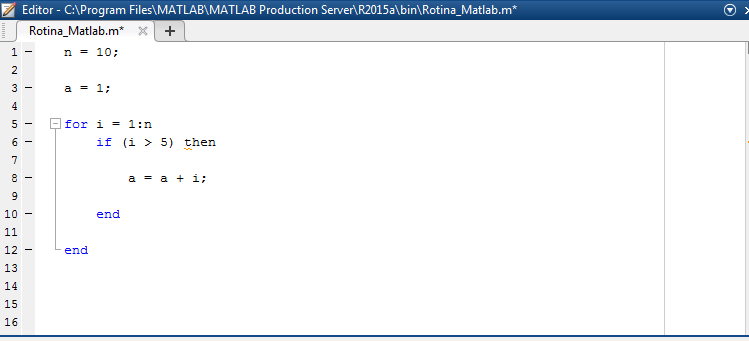

A figura abaixo mostra uma rotina em MATLAB.

O valor de "a" obtido após a execução da rotina é

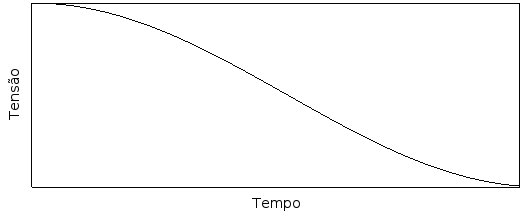

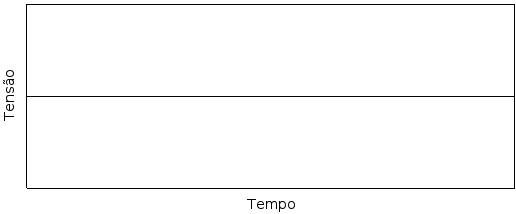

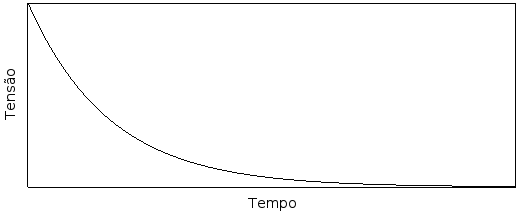

Considere uma associação em série de um capacitor e um resistor. Inicialmente, o capacitor está carregado. A curva que melhor descreve a variação da tensão no capacitor com o tempo é

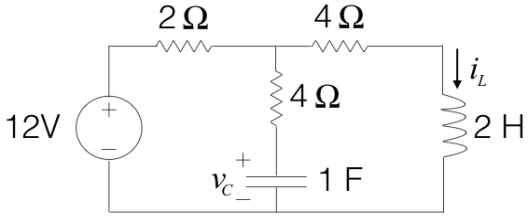

Considere o circuito mostrado na figura abaixo, em corrente contínua.

A tensão no capacitor e a corrente elétrica no indutor são, respectivamente,

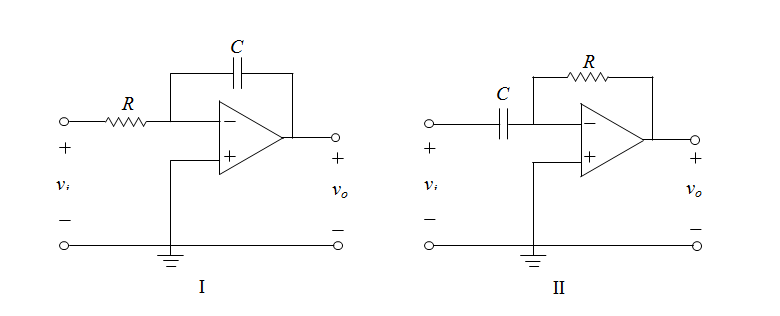

Circuitos integrados contendo capacitores, amplificadores operacionais e resistores são mostrados nas figuras I e II abaixo.

Quanto à sua aplicação, os circuitos I e II atuam respectivamente como

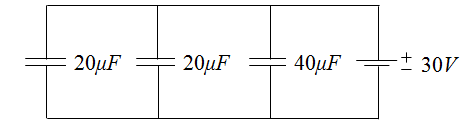

O circuito mostrado na figura abaixo tem resistência elétrica desprezível.

A energia armazenada no conjunto de capacitores, quando estes estão totalmente carregados, é

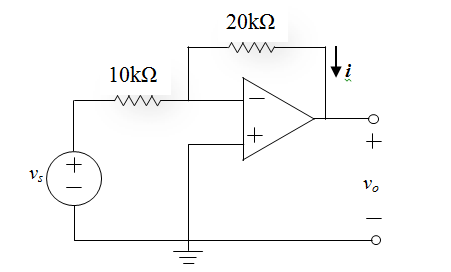

Um amplificador operacional tem ganho de tensão de malha aberta igual a 2 X 10⁵ , resistência de entrada de 2MΩ e resistência de saída de 50Ω. O amplificador é usado no circuito mostrado na figura ao lado.

Quando v_s = 1 V, v_o é
