Considere o excerto abaixo.

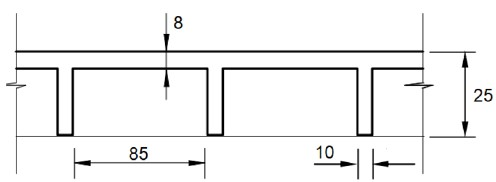

A figura abaixo representa um corte esquemático da seção transversal de uma laje com nervura nas duas direções. A laje utiliza concreto de resistência C25, encontra-se na classe de agressividade ambiental II e as dimensões indicadas estão em centímetro.

Fonte: Autoria própria.

Na etapa de dimensionamento dessa laje nervurada, o engenheiro civil deve

O método dos estados-limites utiliza critérios para definir um limite acima do qual um elemento estrutural não poderá mais ser utilizado, caracterizando um estado-limite de serviço, ou acima do qual é considerado inseguro, caracterizando um estado-limite último. Desse modo, a segurança de uma estrutura está relacionada à capacidade de ela suportar diversas ações que vierem a demandá-la ao longo de sua vida útil, sem que atinja qualquer dos estados-limites, sejam eles últimos ou de serviço. De acordo com a ABNT NBR 6118:2014, são considerados estados-limites de serviço:

Durante a etapa de análise estrutural de um edifício em concreto armado, um engenheiro civil considerou, dentre as diversas ações atuantes na estrutura, o efeito da ação do vento atuante em 4 direções distintas: 0º, 90º, 180º e 270º, além o efeito do desaprumo nos elementos verticais. Ao realizar a comparação desses efeitos em um determinado pilar localizado na extremidade da estrutura, o engenheiro obteve os valores de momentos totais na base ao longo das direções x e y, conforme apresentados no quadro abaixo.

Analisando o efeito da ação do vento e o efeito do desaprumo no pilar, ao realizar a combinação das ações para obtenção dos esforços internos e verificações do estado limite último, o engenheiro deve considerar

Um Engenheiro Civil foi contratado para realizar uma avaliação de conformidade do projeto (ACP) de uma estrutura em concreto armado. De acordo com o memorial de cálculo e as premissas de projeto, a edificação foi considerada pertencente à classe de agressividade Ambiental III e concebida utilizando concreto da classe C30 com relação a/c inferior a 0,55. O Engenheiro observou que, para a combinação frequente das ações, uma determinada viga que pertencia ao primeiro pavimento dessa edificação e que possuía armadura principal de tração igual a 6,00 cm², detalhada com 3 barras de 16 mm, apresentava estimativa da abertura de fissura igual a 0,38 mm, valor superior ao limite estabelecido para essa situação, conforme a ABNT NBR 6118:2014. De acordo com o caso descrito, após realizar alguns cálculos, o engenheiro indica em seu relatório final que, para contornar o problema da abertura de fissuras, o projetista da estrutura pode

Em relação às ações a serem utilizadas na modelagem estrutural, pode ser considerada carga permanente,

O pórtico plano hiperestático, ilustrado na figura abaixo, possui um engaste e um apoio do primeiro gênero.

Fonte: Autoria própria.

Ao analisar a estrutura do pórtico plano hiperestático, utilizando-se o Método da Rigidez ou Método dos Deslocamentos e desprezando a deformabilidade por força normal, conclui-se que o número de deslocabilidades externas e internas são, respectivamente,

O pórtico plano hiperestático, ilustrado na figura abaixo, possui um engaste e um apoio do segundo gênero.

Fonte: Autoria própria.

Ao analisar a estrutura, utilizando-se o Método da Flexibilidade ou Método das Forças, conclui-se que o grau de hiperestaticidade interno e externo são, respectivamente,

A figura abaixo ilustra uma treliça plana.

Fonte: Autoria própria.

Em relação à estaticidade da treliça plana, conclui-se que a estrutura é

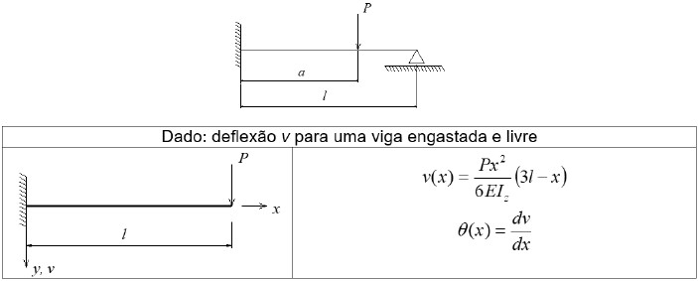

A viga engastada e apoiada, esquematizada abaixo, possui rigidez à flexão EI_z constante, tem comprimento !$ l !$ e se encontra submetida a uma força concentrada P.

Fonte: Autoria própria.

Considerando os dados contidos na figura, ao resolver o problema hiperestático, conclui-se que a reação R no apoio de primeiro gênero será

Considerando uma barra engastada e livre solicitada à flexão simples assimétrica (oblíqua), determina-se, em uma dada seção, a equação da linha neutra. A partir dessa configuração, aplica-se uma carga axial excêntrica na extremidade livre da barra. Ao analisar novamente a equação, percebe-se que a linha neutra
