Para um circuito alimentador de 380 V (esquema ao lado), são dadas as seguintes informações:

1) Isolação XLPE.

2) Instalação D3, canaleta.

3) Temperatura 30ºC.

4) Cosφ = 0,9.

5) η = 0,92.

A seção dos condutores do circuito mencionado será de:

Conforme a NBR 5410/2004, assinale a alternativa correta referente à condição para proteção de um circuito contra sobrecorrentes.

Após a correção do fator de potência, o transformador estará fornecendo uma potência aparente, aproximadamente, de:

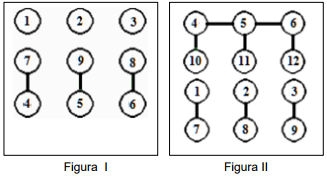

Quanto aos esquemas dos motores das Figuras I e II, analise as afirmações abaixo.

1) O motor I não está ligado em paralelo.

2) A ligação feita no motor II é ∆∆.

3) A ligação feita no motor II é YY.

4) Há erro na ligação do motor I.

Estão corretas:

A divisão de circuitos de um apartamento está de acordo com a norma vigente; não foi inserida na exceção dos circuitos para iluminação e tomadas de uso geral; também não tem nenhum circuito específico. Pode-se afirmar que seu número mínimo de circuitos será de:

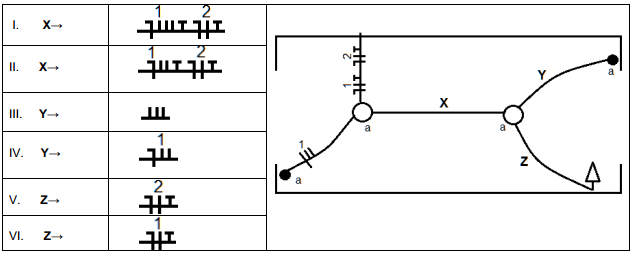

Para completar corretamente os trechos X, Y e Z, pode-se indicar neles:

Estão corretas, apenas:

No circuito de um condicionador de ar foram instalados um disjuntor termomagnético e um interruptor DR. Se houver curto-circuito, haverá a atuação:

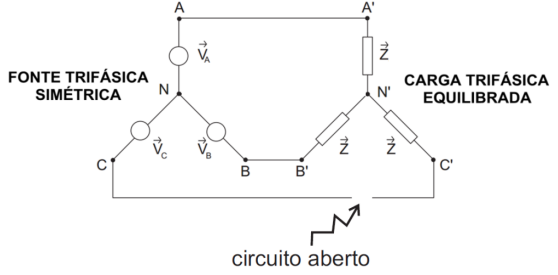

Uma carga trifásica equilibrada é alimentada por uma fonte simétrica, com Van=220V eficaz. Aconteceu uma falha e o condutor da fase C foi rompido, como mostra a figura abaixo.

O valor da tensão de deslocamento de neutro VNN’ é igual a:

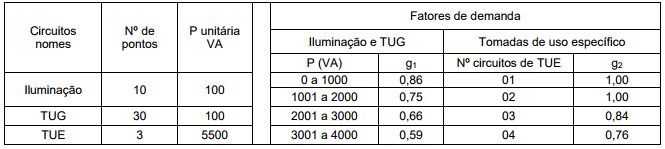

Os dados da tabela abaixo são de uma instalação residencial.

A demanda provável dessa instalação será de:
