Para a reenergização de uma instalação, analise os procedimentos abaixo.

1. Manter as ferramentas, utensílios e equipamentos.

2. Retirar a sinalização de impedimento da reenergização.

3. Retirar da zona controlada todos os trabalhadores não envolvidos nesse processo.

4. Manter o aterramento temporário usado, por medida preventiva de segurança.

Estão corretos, apenas:

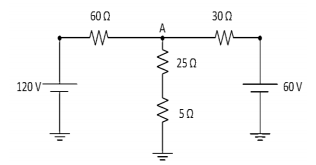

A tensão no ponto A (em volts) e a potência dissipada (em watts) no resistor de 5Ω valem, respectivamente:

Identificam o dispositivo da figura ao lado as proposições a seguir.

1) DPS bipolar de 20A e 5kA.

2) Disjuntor tripolar de 20A e 220V.

3) Interruptor tripolar 16A e 220V.

4) Disjuntor motor de 10A a 16A.

Está(ão) correta(s), apenas:

Sobre as máquinas de corrente contínua, analise as proposições abaixo.

1) Devido à interação entre o enrolamento de armadura e de campo, surge o efeito de reação de armadura, que ajuda a distribuir melhor o fluxo no polo, tendo um efeito benéfico e fortalecendo o fluxo.

2) Os geradores CC contêm tensões e correntes alternadas em seu interior, mas têm uma saída CC devido à ação do comutador, mecanismo que converte as tensões CA internas em tensões CC.

3) Os enrolamentos de armadura são definidos como os enrolamentos nos quais a tensão é induzida; os enrolamentos de campo são definidos como os enrolamentos que produzem o fluxo magnético principal da máquina.

4) Devido à presença do comutador, as máquinas CC possuem uma manutenção mais barata em relação aos motores que não têm este componente.

Está(ão) correta(s), apenas:

Os números na figura abaixo são em kΩ. Pode-se afirmar que o valor total em ohms será de:

O diagrama fasorial de uma máquina síncrona é mostrado na figura abaixo. A resistência de armadura foi desconsiderada.

Onde:

Ia : Corrente de armadura

V : Tensão Terminal

jXIa : queda de tensão na reatância síncrona.

Eaf : Tensão de armadura

Sobre o diagrama, analise as afirmações a seguir.

1) A máquina em questão trata-se de um motor síncrono sobre-excitado.

2) A máquina em questão trata-se de um gerador síncrono sobre-excitado.

3) O cosseno do ângulo δ é conhecido fator de potência.

4) Devido à sobre-excitação da máquina, a mesma está girando acima da velocidade síncrona.

Está(ão) correta(s), apenas:

O instrumento do mostrador ao lado está calibrado para 1000V. O valor da medida quando o ponteiro estiver no penúltimo traço antes do 200 será de:

Quanto ao esquema ao lado, é correto afirmar que:
