Considere a tabela verdade de um flip-flop, cujas entradas são X e Y, como mostrada abaixo.

Entradas Atuais		Saídas Atuais		Saídas Futuras
X (t)	Y (t)	Z (t)	!$ \overline {Z (t)} !$	Z (t + 1)	!$ \overline {Z (t + 1)} !$
0	0	0	1	0	1
0	0	1	0	1	0
0	1	0	1	1	0
0	1	1	0	1	0
1	0	0	1	0	1
1	0	1	0	0	1
1	1	0	1	X	X
1	1	1	0	X	X

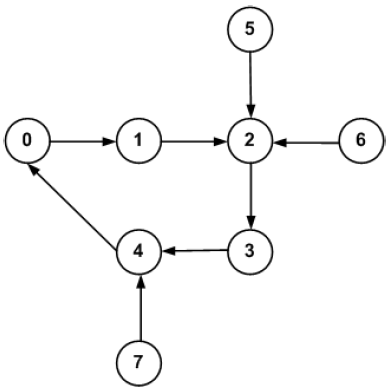

Para o diagrama de estados mostrado na figura abaixo, assinale a alternativa correta.

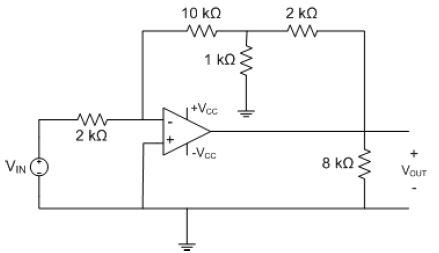

Considere o circuito amplificador da figura abaixo.

Considere o sinal de entrada num circuito, fornecido por uma fonte na forma:

!$ v (t) = V_mSen (ω t) !$

Numa indústria de fabricação de peças, após fabricadas, as peças são submetidas a uma inspeção automática de qualidade, que verifica se a sua altura encontra-se dentro de um intervalo de tolerância. Caso as peças possuam altura inferior ou superior a determinados valores, elas serão rejeitadas. O sistema de aferição funciona com as peças passando por uma esteira que atravessa dois sensores ópticos (S1 e S2) posicionados em alturas diferentes, conforme mostrado na figura abaixo. Os sensores funcionam como feixes ópticos que atravessam a esteira e, quando a peça passa pela posição dos sensores, interrompe ou não o feixe, a depender da sua altura, sendo a interrupção no feixe medida pelo sensor como !$ S_x=0 !$ (x=1 ou x=2). O circuito avalia a regra de aprovação e, caso a peça seja rejeitada, sua saída é R=1. Assinale a alternativa que representa a função mínima para R.

Em uma máquina copiadora, um sinal (S=1) é utilizado para interromper a operação da máquina, gerando um sinal de alarme, quando a bandeja alimentadora de papel está vazia (P=0) ou quando os dois sensores de atolamento de papel (A1=1 e A2=1) sinalizam simultaneamente problema que pode danificar o equipamento. O circuito é implementado apenas com portas do tipo NAND. Assinale a alternativa que representa a função lógica mínima da máquina copiadora, implementada com portas do tipo NAND.

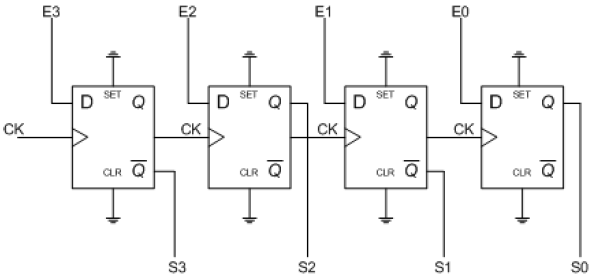

Observe o circuito abaixo e assinale a alternativa que representa sua aplicação.
