Um transformador trifásico de 50 kVA, 2.400/240 V, quando ensaiado em circuito aberto (CC) e em curto-circuito (CA), apresentou P_CA = 328 W e P_CC = 436 W. O rendimento desse transformador a meia carga com um fator de potência igual a 0,82 em atraso será

Na expressão “nova classe média”, as aspas têm a função de

Uma onda quadrada simétrica de 20 V pico a pico, com valor médio nulo e 2 ms de período, é aplicada em um integrador Miller. O valor da constante CR, tal que a onda triangular na saída tenha uma tensão de 20 V pico a pico é

Quando está desenergizado, o enrolamento de cobre de um transformador tem resistência igual a 38 !$ \Omega !$ a 20 ºC. Em operação normal, a resistência desse enrolamento aumenta para 44 !$ \Omega !$. A temperatura do enrolamento energizado é, aproximadamente,

Um diodo de junção de silício possui ɳ =1,5. A variação da tensão quando a corrente varia de 0,1 mA a 10 mA será, aproximadamente,

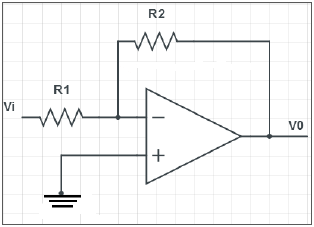

O amplificador inversor representado na figura ao lado possui uma resistência de entrada igual a 100 k!$ \Omega !$. Os valores de R1 e R2 são, respectivamente, iguais a 100 k!$ \Omega !$ e 1 M!$ \Omega !$.

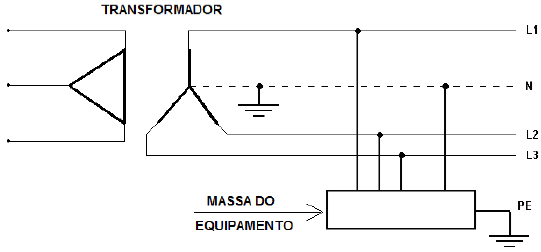

A Figura a seguir apresenta um transformador alimentando uma carga trifásica. O esquema de aterramento adotado está de acordo com a norma NBR 5410 - Instalações Elétricas de Baixa Tensão.

Um amplificador de tensão apresenta uma queda de 20% em sua tensão de saída quando é conectado a uma carga de 1 k!$ \Omega !$ em seus terminais. O valor da resistência de saída do amplificador é

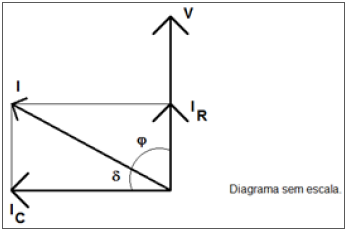

A Figura ao lado apresenta o diagrama fasorial, representando a corrente que circula em um dielétrico quando uma tensão alternada senoidal é aplicada.

Nessa Figura, V é a tensão aplicada, I é a corrente que circula no dielétrico, I_R é a componente resistiva de I, I_C é a componente capacitiva de I, !$ \varphi !$ é o ângulo do fator de potência e !$ \delta !$ é o ângulo de perdas no dielétrico. De acordo com esses dados e com a Figura, é correto afirmar que as perdas (em Watt) no dielétrico são calculadas através da expressão

Um motor trifásico de indução de 4 polos é ligado a uma rede de 60 Hz e apresenta um escorregamento percentual igual a 3,06 %. A velocidade síncrona e a rotação a plena carga deste motor são, respectivamente,
