A peça abaixo está representada em perspectiva isométrica.

Assinale a alternativa que apresenta a correta posição das vistas ortográficas principais.

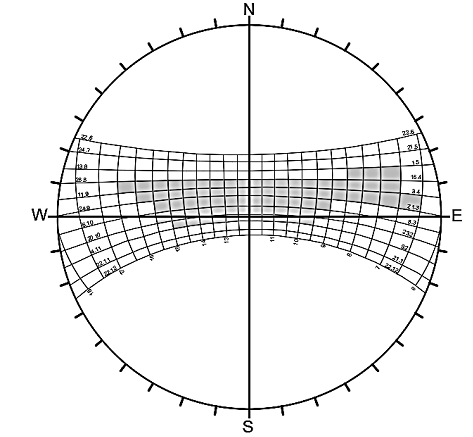

A figura abaixo ilustra uma máscara de sombra para uma edificação localizada na latitude 12° Sul.

A interpretação da máscara permite afirmar:

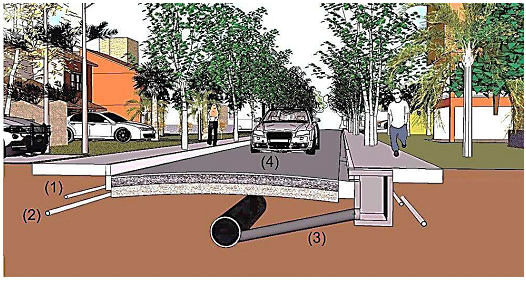

O conjunto de sistemas técnicos de equipamentos e serviços necessários ao desenvolvimento das funções urbanas é conhecido como infraestrutura urbana. O sistema de infraestrutura urbana é composto de subsistemas que refletem como a cidade irá funcionar. Considere o corte esquemático de uma região urbana, ilustrado a seguir.

Assinale a alternativa que especifica corretamente os subsistemas numerados.

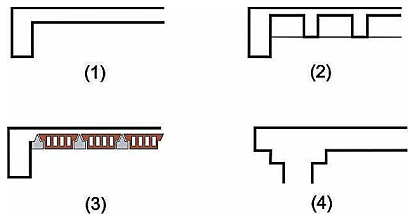

Considere as lajes de concreto armado ilustradas a seguir.

Assinale a alternativa que apresenta a classificação correta na sequência em que estão numeradas.

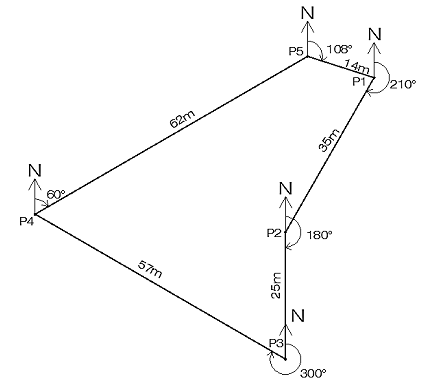

A representação abaixo resultou de um levantamento topográfico por caminhamento.

Sobre os rumos e azimutes da representação, assinale a afirmativa correta.

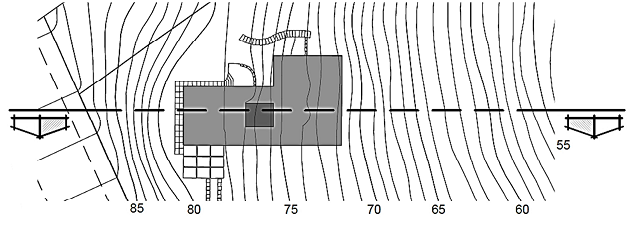

Analise a implantação ilustrada a seguir.

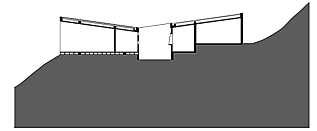

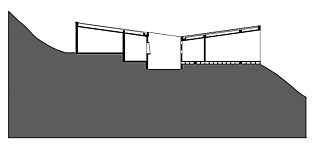

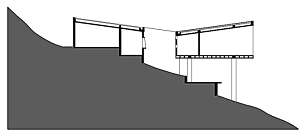

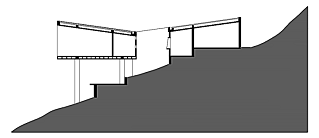

Qual alternativa ilustra de forma correta o corte destacado na implantação?

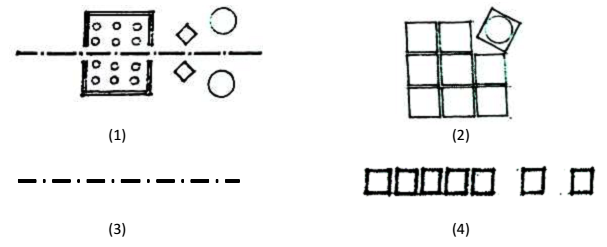

Quando se trata da arquitetura, todos os sentidos (visão, audição, olfato, tato e paladar) têm seu peso, mas a visão é o sentido mais excitado e por isso as formas, cores e a composição espacial são tão importantes. Francis D. K. Ching, em seu livro Forma, Espaço e Ordem, apresenta alguns princípios ordenadores considerados como recursos visuais que permitem que as formas e espaços variados e diversos de um edifício coexistam dentro de um todo ordenado, unificado e harmonioso. Analise os esquemas a seguir.

Assinale o princípio ordenador utilizado em cada esquema.

A iluminação eficiente de um ambiente deve tomar por base o desempenho visual requerido para a realização de uma determinada tarefa. Quando se trata de iluminação artificial, tal eficiência depende não somente da escolha correta de lâmpadas, mas também da especificação de um Sistema de iluminação que permita o máximo desempenho das mesmas. A coluna da esquerda apresenta Sistemas de iluminação artificial e a da direita, a descrição de cada um. Numere a coluna da direita de acordo com a da esquerda.

1 - Iluminação de Tarefa

2 - Iluminação de Destaque

3 - Iluminação Decorativa

4 - Iluminação Arquitetônica

( ) Dá-se mais importância e destaque ao objeto que produz a luz do que à própria luz produzida.

( ) Luminárias localizadas perto da área de trabalho, iluminando uma área muito pequena.

( ) Obtida quando posiciona-se a luz dentro de elementos arquitetônicos do ambiente, tais como sancas.

( ) Coloca-se ênfase em determinados aspectos do interior do ambiente, como um objeto ou uma superfície.

Marque a sequência correta.

A ventilação é uma das estratégias bioclimáticas mais eficientes para obtenção do conforto térmico nos espaços urbanos e arquitetônicos. Sobre o assunto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O tamanho, a forma e a localização das aberturas para ventilação são os principais fatores determinantes da configuração do fluxo de ar no interior das construções.

( ) Para um mesmo tamanho de abertura localizada a barlavento, maiores taxas de ventilação são obtidas quando as aberturas situadas a sotavento do edifício são menores.

( ) Em uma construção térrea, a diferença máxima de pressão é obtida se as entradas de ar forem localizadas na região de maior pressão positiva das fachadas a sotavento, e as saídas na região de pressão negativa mais intensa nas paredes a barlavento.

( ) Para construções apresentando aberturas de entrada e saída iguais, a média da velocidade interna do ar é função da porosidade da construção, representada pela razão do total da área aberta dividido pela área da parede, independente da direção do vento.

Assinale a sequência correta.
