Foram encontradas 60 questões.

2286393 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

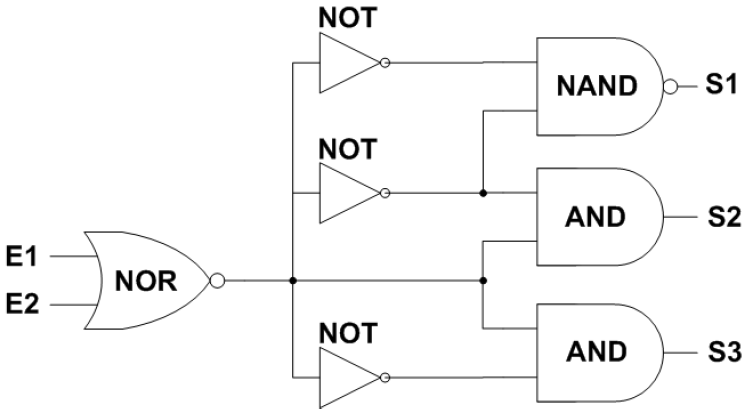

Dado o circuito digital a seguir, defina qual o valor das saídas S1, S2 e S3 quando a entrada E1 = 1 e a entrada E2 = 0.

Enunciado 2957730-1



Provas

Questão presente nas seguintes provas
2286392 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

Quantos bits estão contidos em 9 bytes?



Provas

Questão presente nas seguintes provas
2286391 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

Os números binários 0010, 111000 e 0101111 podem ser representados por quais números na base decimal?



Provas

Questão presente nas seguintes provas
2286390 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

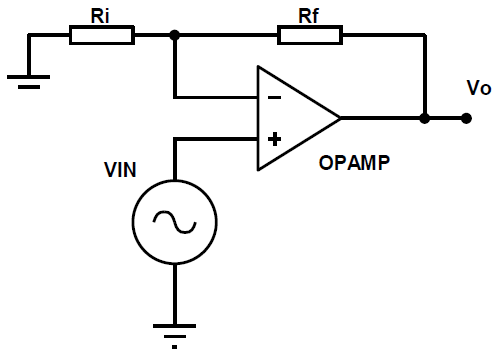

Pode-se afirmar que o resistor Rf mostrado na figura a seguir realiza a função de:

Enunciado 2957727-1



Provas

Questão presente nas seguintes provas
2286389 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

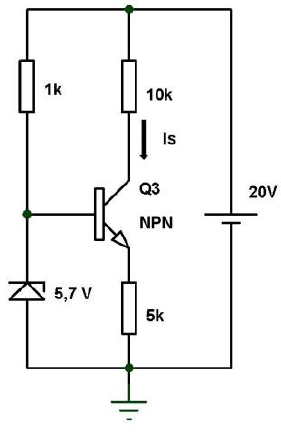

Considere a tensão na junção base-emissor do transistor sendo 0,7 V, o ganho de corrente do transistor infinito e a tensão no diodo Zener igual a 5,7 V. Qual o valor da corrente Is?

Enunciado 2957726-1



Provas

Questão presente nas seguintes provas
2286388 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

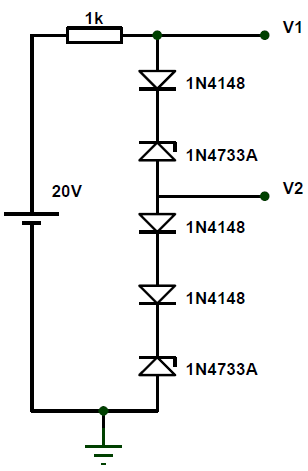

Considerando que a tensão direta nos diodos 1N4148 é de 0,7 V e a tensão Zener nos diodos 1N4733A é de 5,1 V. Quais são os valores das tensões V1 e V2?

Enunciado 2957725-1



Provas

Questão presente nas seguintes provas
2286387 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

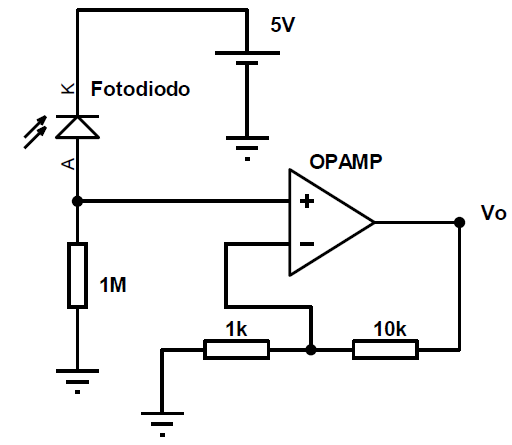

Pode-se afirmar que o circuito da figura a seguir é geralmente utilizado em:

Enunciado 2957724-1



Provas

Questão presente nas seguintes provas
2286386 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

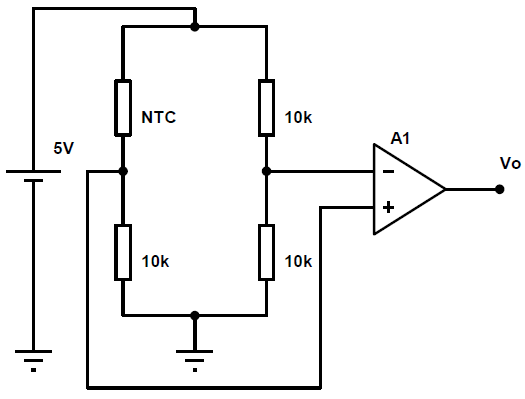

O circuito da figura a seguir é utilizado para medir temperatura. Pode-se afirmar que, com o aumento da temperatura, o valor da tensão Vo na saída do amplificador de instrumentação A1:

Enunciado 2957723-1



Provas

Questão presente nas seguintes provas
2286385 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

Pode-se afirmar que a figura a seguir representa um circuito:

Enunciado 2957722-1



Provas

Questão presente nas seguintes provas
2286384 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

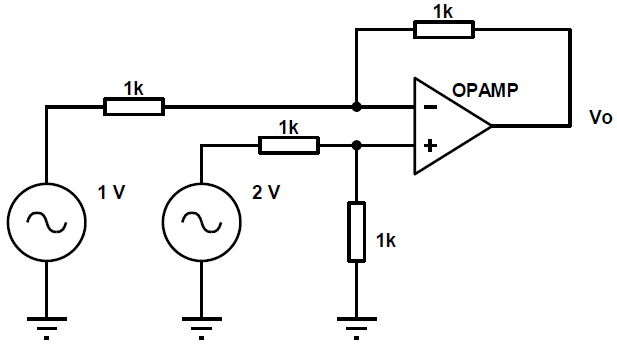

Considerando o amplificador operacional mostrado na figura a seguir como sendo ideal, pode-se afirmar que:

Enunciado 2957721-1



Provas
